Kraus控制和負載凸輪開關CA4用于小電流

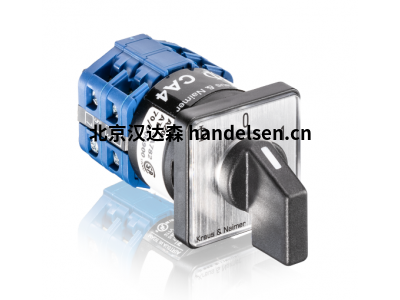

Kraus控制和負載凸輪開關CA4

控制和負載開關

C 系列開關是經典的 Kraus & Naimer 凸輪開關的代表。所有額定電流都有相應的型號，

幾乎每種應用都有合適的凸輪開關。

CA 系列帶有 10 A 至 32 A 的手指安全端子，特別適合用作控制、儀表和電機開關。

CA4 和 CA4-1 變體可用于額定功率較低的電子應用。 CA4-1 具有鍍金觸點，

即使在惡劣的環境影響下也能實現可靠的開關。

根據開關安裝方式的不同，可水平或垂直接入的手指安全連接端子、

拴式加減螺釘和集成式螺絲刀導向裝置可確保自動螺絲刀的沒故障使用，這些都是 CA 系列的決定性實用優勢。

凸輪開關CA4

緊湊型凸輪開關，用于小電流，占地面積最小。

技術參數

開關尺寸：S00

觸點類型： 剛性接觸橋

觸點材料： 銀

連接： 螺釘連接

額定電壓 440V

連續電流10A

開關容量（3 x 380 V - 440 V）：

AC-23A [kW]: 3

AC-3 [kW]: 2.2

注意事項

-直流開關功能僅適用于斷路器。

-連接螺栓和電線接頭在工廠安裝，以防止損耗。打開連接端子時應注意:確保連接線沒有丟失，所有電線連接正確。

-安裝后，所有緊固螺釘必須控制在規定的套裝扭矩。

-附加裝置的使用可能會影響所選結構的保護類型。

-開關設備免維護。不應潤滑或處理觸點。

-開關只能由專業人員根據技術規則安裝，連接并投入使用。

-開關安裝后，連接端子區域的蠕變和氣動路徑必須符合適用標準和規定的要求。

安裝

CA 系列通常用于垂直連接。水平連接端子可用于正面安裝和配電板安裝。CG 和 CH 系列通常設計用于水平連接。

垂直連接端子可用于正面安裝和配電板安裝。

正面安裝

正面安裝類型是常用的安裝類型，應用范圍廣泛。主要分為兩類。

兩孔或四孔安裝，使用 (2/4) 螺釘固定在中心孔周圍。

中心固定，使用軸孔進行固定。

雙孔和四孔固定裝置的種類繁多，涵蓋了所有應用領域。

歧管安裝

配電盤安裝 "設計用于將開關安裝在后部，因此是大外殼深度最常見的設計。

可使用 2 個或 4 個螺釘將開關固定在開關柜的后壁上，或?qū)⑵涔潭ㄔ跇藴蕦к壣稀?/span>

有多種帶或不帶鎖定裝置的門耦合器可供選擇。

型號

CG4

CG8

CA10

CH10

CA20

CH16

Kraus控制和負載凸輪開關CA4
