我們是凸輪開關的全球市場領導者，專門從事各種類型的工業開關。設計、生產和供應主開關、控制和維修開關以及隔離開關，我們將為幾乎所有應用找到理想的解決方案。靈活的模塊化系統使我們能夠生產個性化的定制產品，并具有許多附加功能，例如鎖定裝置、鑰匙開關或輔助觸點



KG系列 隔離開關



KG系列



KG開關是優秀的開關隔離開關。它們具有很高的直通故障和故障制造能力，特別設計用于機床、配電盤和配電盤的主開關和維護開關。



KG開關非常緊湊，同時具有斷開觸點之間異常大的隔離距離，以實現最大的安全性。KG ON/OFF開關在端子之間提供了異常高的間隙和爬電距離，設計用于節省時間的“直線”布線。強制打開和關閉主觸點是標準配置。

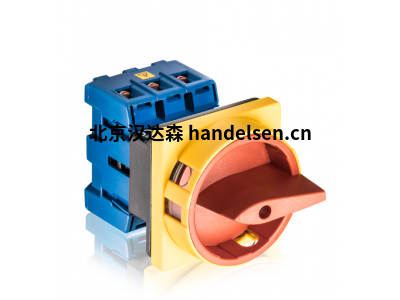

主開關（黑色手柄）和具有應急功能的主開關（紅色手柄和黃色面板）配有可掛鎖的手柄和防手指端子。



產品型號介紹：



1.KG10



熱電流：

lu/lth[A]：20



使用類別（3 x 380 V–440 V）：

AC-23A[kW]:5.5

AC-3[kW]:3.7



2.KG20



熱電流：

lu/lth[A]：25



使用類別（3 x 380 V–440 V）：

AC-23A[kW]:7.5

AC-3[kW]:5.5



3.KG32



熱電流：

lu/lth[A]：32



使用類別（3 x 380 V–440 V）：

AC-23A[千瓦]：11

AC-3[kW]:7.5



4.KG41



熱電流：

lu/lth[A]：40



使用類別（3 x 380 V–440 V）：

AC-23A[千瓦]：15

AC-3[kW]：11





開關功能；



-ON/OFF 開關2、3、4、6 和 8 極

-轉換開關3 極和 4 極



安裝件；



面板安裝



面板安裝是使用良好的安裝，涵蓋廣泛的應用范圍。

它們由兩大類組成。



兩/四孔安裝件，通過中心軸孔周圍的 （2/4） 螺釘固定。

而對于單孔安裝，軸孔用于固定。

兩孔/四孔安裝提供了多種變化，使其適合所有任務。



底座安裝



底座安裝用于將開關固定在背面，因此它是大型配電柜的常用安裝方式。

該開關可以通過兩個或四個螺釘安裝在底板上，也可以通過“卡扣式”安裝在DIN導軌安裝上。對于這種安裝，有幾種帶或不帶掛鎖的門離合器可供選擇。



在塑料外殼中



隔離柜分為五組：



KS-、KL-、CS-、CL 外殼 （IP66/67）：帶或不帶蓋聯鎖的蓋聯軸器，堅固耐用的塑料和增加的布線空間。

ST1 外殼 （IP54）：具有充足的布線空間和帶螺紋的入口。

PN、PF 外殼（IP42、IP65）：尺寸小，入口帶螺紋。

PFA-PFF 外殼（IP54、IP65）：僅適用于 KG 開關;帶螺紋的入口，帶和不帶蓋聯軸器和最堅固耐用的塑料。

PK 外殼 （IP44）：帶橫向驅動器的外殼和帶螺紋和不帶螺紋的入口。
