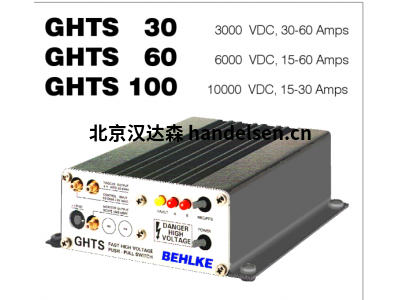

behlke實驗室高壓開關GHTS 60通過 CE 認證國內代理

behlke實驗室高壓開關GHTS 60通過 CE 認證

設計說明

非常緊湊。 通過接地插頭手動反轉極性。 15 nF緩沖電容。

GHTS開關單元內置在小型金屬法蘭外殼中，便于安裝在待開關的負載元件附近。這提供了具有低電

容的短脈沖傳輸電纜的優勢，這是在高開關頻率下短過渡時間和低功率損耗的先決條件。所有連接均采用

標準插入式連接器。一套完整的插頭和適配器隨設備一起提供。

特點

脈沖發生器中的高壓開關

即用型

無需外部組件

全部 脈沖發生器針對系統集成進行了優化

實驗室脈沖發生器始終通過 CE 認證

優勢

真方波脈沖

納秒上升時間低過沖和下沖高穩定脈沖頂部

無工作電阻功率

電絕緣

脈沖監視器輸出

隔離觸發輸出

可切換信號逆變器

H.插入式連接器

技術參數

尺寸[mm3] 170 x 110 x 45

電壓[kV] 2 x 6

電流[A] 2 x 15

脈沖寬度[ns] 100…∞

GHTS系列型號

GHTS 60

GHTS 30

GHTS 30 A

GHTS 100

GHTS 60 A

GHTS 100 A

GHTS 60 B

GHTS 系列的選件

保護串聯電阻器 200 歐姆。

內置微型風扇

通過以下方式提高內部開關模塊的導熱性 內部陶瓷冷卻表面。

behlke實驗室高壓開關GHTS 60通過 CE 認證
