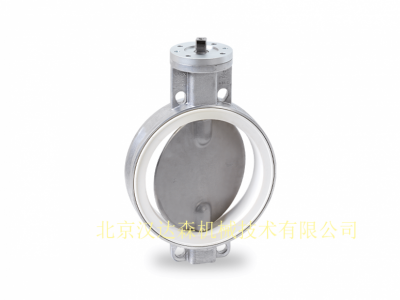

中心的APS ® -Valves DKZ 103個APS ®

  Warex Valve GmbH成立于德國博森塞爾（Bösensell），WAREX VALVE GmbH是蝶閥、截止閥和鎖定系統的制造商。Warex應用在化學、食品行業、工廠和容器制造中。

在APS ®構造表示該密封元件被氣動地壓到在襟翼位置的盤的周界“封閉”！通過瓣閥密封元件的恒定接觸壓力，即使在輕微磨損的情況下仍能保持壓力密封性。
因此，它顯示出對散裝磨料的特殊適應性。根據使用的密封材料，在– 40°C至+ 200°C的溫度范圍內可以使用截止閥。為了觸發氣動密封件，Warex提供了不同的解決方案，其中，如果需要，密封件可以在真空支撐下自由逸出或充入氮氣。

特征：

通過幾乎無摩擦的操作使磨損最小化

磨料（非膠粘劑）產品的耐用性提高

扭矩小得多，因此驅動器更小

免維護設計

可更換的密封

根據EC型式檢驗BVS03 / Atex-H024X，用于0/20區域的EX型

帶有側向凸起和附加密封面的密封件確保了法蘭之間密封，而無需附加法蘭密封

軸和電樞頭適合于各種驅動可能性的構造，切割點符合DIN / ISO 5211

材料：

外殼
鋁（鋁），鋼，不銹鋼
閥盤
不銹鋼，磨削和拋光的
套筒
NBR，Hypalone，EPDM，F(xiàn)PM，硅樹脂，以及其他
軸類
不銹鋼1.4571 + 1.4057 + 1.4542
軸承襯套
MS，PTFE煤，青銅，快看
O型圈
NBR，F(xiàn)PM

施工：

身體

閥盤

座位

軸

固定環

O型圈

連接法蘭

軸承銷

密封

O型圈

堵頭螺絲

端板

空中連接APS ®

安裝支架用于APS ®控制臺

方案：

1.閥門打開
特殊的APS截止閥（氣壓密封）的閥盤小于相應的密封套。光盤可以輕松關閉。

2.閥門關閉
閥盤和套筒之間仍然留有小間隙–在這種狀態下，可以用小的扭矩再次打開配件。

3.閥門按下
當閥門關閉時，空氣均勻地吹到密封件上，從而確保安全，平穩地關閉，并保持小的摩擦。特別是對于腐蝕性大塊材料。

基礎型號與其他變型：

DKZ 103 APS ® DZ

帶有氣動執行機構的帶氣動密封的蝶閥。

標稱寬度范圍：DN 50 – DN 1200

工作溫度：– 40°C至+ 200°C *

壓差：6 bar *

袖長：可更換或固定硫化

DKZ 110 APS ® DZ-P

帶有
氣動執行機構的帶氣動密封的蝶閥。定位器和流體盤特別適合于計量。

標稱寬度范圍：DN 50 – DN 1200

工作溫度：– 40°C至+ 200°C *

壓差：6 bar *

袖長：可更換或固定硫化
