德國WAREX蝶閥DKZ 103

  Warex Valve GmbH成立于德國博森塞爾（Bösensell），WAREX VALVE GmbH是蝶閥、截止閥和鎖定系統的制造商。Warex應用在化學、食品行業、工廠和容器制造中。

103是緊密封插入式法蘭閥門，根據DIN EN 1092進行法蘭密封。閥門完全氣密，符合DIN EN 12266泄漏率A。外殼為一件式，密封套有兩種設計–可更換或修復硫化。截止閥適用于固體，液體和氣體介質，溫度范圍為– 40至+ 200°C。該系列還可用作溫度超過200°C的熱氣的節流閥（金屬密封件）。

特征：

免維護設計

自支撐住房

位于中央的閥盤旨在促進良好的流動，
通過特殊的軸連接，在兩個流動方向上都提供了密封

具有側向重疊的密封件和一個額外的密封圈，可提供
在兩個法蘭之間實現密封，而無需任何額外的法蘭密封

在Ex版本中也可用于0/20 incl區域中的應用程序。EC型檢查

軸端和電樞頭設計用于各種驅動器。
符合DIN / ISO 5211的接口

材料:

軸承
座鋁（鋁），鋼，不銹鋼
閥盤
鋼，不銹鋼，層壓，磨削和拋光的
套筒
NBR，Hypalone，EPDM，F(xiàn)PM，硅樹脂，以及其他
軸軸
不銹鋼1.4571 + 1.4057 + 1.4542
軸承襯套
MS，PTFE，青銅，窺視
O型圈
NBR，F(xiàn)PM

施工:

身體

閥盤

座位

軸

固定環

O型圈

連接法蘭

軸承銷

密封

O型圈

堵頭螺絲

端板

基礎型號及其他變型：

DKZ 103

帶自由軸的蝶閥基本元件，用于根據DIN或ANSI安裝在法蘭之間。

標稱寬度范圍：DN 50 – DN 1200

工作溫度：– 40°C至+ 200°C *

壓差：高達16 bar *

袖長：可更換或固定硫化



DKZ 103 R

帶有手柄的蝶閥。

標稱寬度范圍：DN 50 – DN 600

工作溫度：– 40°C至+ 200°C *

壓差：10 bar *

袖長：可更換或固定硫化



DKZ 103 H

 帶蝸輪的蝶閥。

標稱寬度范圍：DN 50 – DN 1200

工作溫度：– 40°C至+ 200°C *

壓差：達16 bar *

袖長：可更換或固定硫化

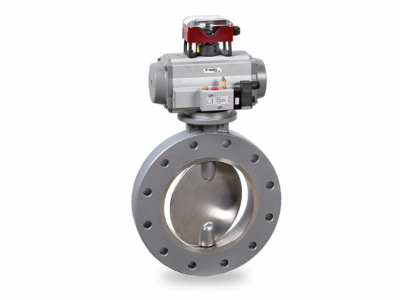

DKZ 103 DZ

帶氣動執行器的蝶閥，
電磁閥和?？寺?維斯塔米德的一個限位開關盒。

標稱寬度范圍：DN 50 – DN 1200

工作溫度：– 40°C至+ 200°C *

壓差：達16 bar *

袖長：可更換或固定硫化



DKZ 103 DZ-P

帶有氣動執行器和定位器的蝶閥。

標稱寬度范圍：DN 50 – DN 1200

工作溫度：– 40°C至+ 200°C *

壓差：達16 bar *

袖長：可更換或固定硫化



DKZ 103 E

帶電動執行器的蝶閥。

標稱寬度范圍：DN 50 – DN 1200

工作溫度：– 40°C至+ 200°C *

壓差：達16 bar *

袖長：可更換或固定硫化





德國WAREX蝶閥DKZ 105

105型是用于在容器或筒倉下使用的一系列密封截止閥。有兩種基本型號，第一種是輕巧且星形設計（SK），第二種是堅固的全法蘭型（VK）。閥門提供絕對密封，如DIN EN 12266泄漏率A所述。殼體為一件式，有兩個密封套筒可供選擇，該套筒可更換或硫化成電樞。該截止閥適用適用于固體和糊狀介質，但主要用于散裝物料?？捎糜?ndash; 40°C至+ 200°C的溫度范圍。

特征：

免維護設計

中心定位的閥盤設計為促進流動，通過特殊的軸連接，在兩個流動方向上都提供了密封

密封件是可拆卸的

在Ex版本中也可用于0/20 incl區域中的應用程序。EC型檢查

密封件具有側向重疊和附加的密封邊緣，并且–在沒有任何額外的法蘭密封件的情況下，在法蘭之間實現了密封

材料：

殼體
硅鋁合金（鋁）
閥盤
鋼，不銹鋼，層壓，研磨和拋光
袖
NBR，海帕倫，EPDM，F(xiàn)PM，Silikon，UA
軸
不銹鋼1.4571 + 1.4057 + 1.4542
軸承襯套
MS，PTFE，青銅，PEEK
O形圈
NBR ，F(xiàn)PM

施工：

身體

閥盤

座位

軸

固定環

O型圈

棘輪板

軸承銷

密封

堵頭螺絲

棘輪拉桿



基礎型號及其他變型：

DKZ 105 SK型容器蝶閥，星形，帶棘輪手柄。

標稱寬度范圍：DN 150 – DN 300

工作溫度：– 40°C至+ 200°C *

壓差：高0.5 bar *

袖長：可更換
