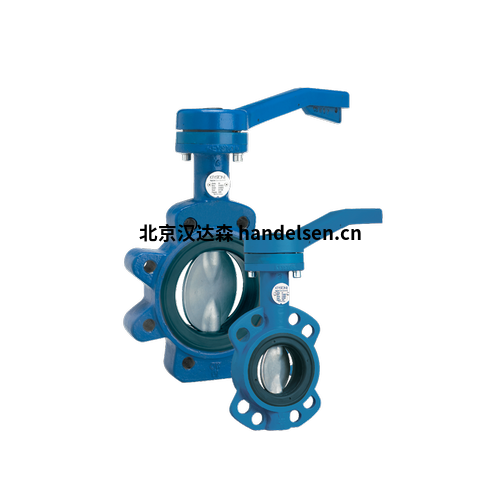

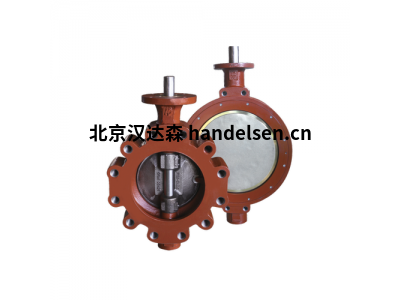

Emerson截止閥 蝶閥梯形模型密封蝶閥

ParaSeal系列提供經過驗證的襟翼盤，軸和座環組合，用于高壓和高流量應用

特性

• 提供中間法蘭、法蘭和雙法蘭設計。
• 一體式外殼，總長度對應。ISO 5752 系列 20 （DIN 3202 K1）。
• 適用于高真空和高達 25 bar 的壓力，采用密集封蓋
• 現場可更換的座圈將外殼和翻板軸與流動介質隔離開來。
• 閥座環設計，外殼內帶有后導軌，確保在安裝在兩個法蘭之間或作為最終接頭時，在全公稱壓力下緊密閉合。
• 也適用于安裝在法蘭和光滑法蘭之間
• 集成在座圈兩側的O形圈會產生額外的法蘭壓力，無需法蘭密封件。
• 透鏡形、流線型襟翼盤顯著有助于提高流速。
• 通過楔形軸、方頭或鑰匙連接盤/軸
• 干燥翻板軸未受輸送介質的影響
• PTFE涂層軸承可減少軸承摩擦。
• 頭部法蘭相應。ISO 5211.

規格

認證

DVWG， PED

管道連接

法蘭、法蘭、中間法蘭導軌

應用

海水淡化、配水、冷卻裝置、工廠平衡、水處理

外殼設計

短設計

材料

三元乙丙橡膠，雙相，球墨鑄鐵，鑄鐵，碳鋼，丁腈橡膠，青銅，316L不銹鋼，316不銹鋼，304不銹鋼，鋁青銅

工作溫度

小于 200 °C

壓縮

ASME， PN

過程連接類型

125 級 FF，150 級射頻，PN 16，PN 25，150 級 FF

閥座/密封件類型

彈性的

密封等級

無泄漏

大小

周莉 QQ：2668476640   手機：13390167995 電話：010-64714988-226 傳真：010-64714988-668 郵件：tk3@handelsen.cn

6“/DN 150， 4”/DN 100， 3“/DN 80， 24”/DN 600， 2-1/2“/DN 65， 20”/DN 500， 2“/DN 50， 18”/DN 450， 16“/DN 400， 14”/DN 350， 12“/DN 300

標稱寬度標準

NPS， DN

閥門類型

蝶閥

媒體

空氣、惰性氣體、水

襟翼軸

O型圈
