一、產品概述

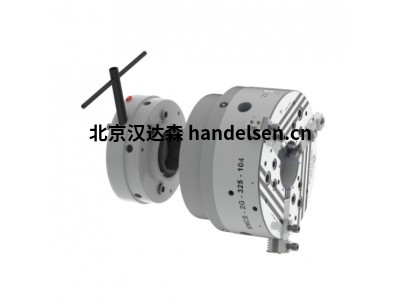

SMW-AUTOBLOK作為主流的工裝夾具制造商，研發了創新卡盤快換系統 CCS。 CCS 卡盤快換系統可安裝于新機床，亦可安裝于現有任何數控車床?？鞊Q系統配置的標準化接頭適和不同夾具（例如：2爪卡盤、3爪卡盤、脹套卡盤、心軸、手動夾具）。 只需轉動安裝扳手，任何工裝夾具均可連接到機床主軸并通過中空拉桿連接到驅動油缸上。 這一機構保證操作的方便、快捷和安全。只需幾分鐘即可完成，無需花半小時更換一個卡盤。經過硬化處理和磨削加工后的卡盤更換系統及轉接頭，能保證任何設備快換精度高。大通孔和鎖緊狀態可視化安全控制令 SMW-Autoblok 卡盤快換系統功能強大。 卡盤快換系統適和 ASA 主軸 A6、A8、A11 和定心止口主軸 Z170、Z220、Z300（直徑）使用。
二、產品特性
最高的重復性和轉換準確度
單次驅動中，卡盤自動耦合
大通孔
光學控制鎖定狀態
污染防護
松開 CCS 時，自動“推開”接盤
標準配置：
卡盤轉換系統 CCS
聯接套
扳手
卡口式中空管坯
三、產品應用
數控車床加工：可安裝在新的數控車床或?qū)ΜF(xiàn)有數控車床進行改裝。能快速更換二爪卡盤、三爪卡盤、卡簧卡盤、心軸和手動夾具等不同類型的夾具，適用于中到大批量生產，能顯著提高車床的加工效率，減少因更換夾具導致的停機時間。
航空航天零部件加工：航空航天領域?qū)α慵庸ぞ纫髽O高，CCS 卡盤更換系統重復定位精度在 10 微米以內，可保證每次更換卡盤后加工精度的一致性，能滿足航空航天零部件如葉輪、葉片等高精度加工需求。
汽車制造行業：汽車生產過程中有大量不同類型零件需要加工，需頻繁更換夾具。CCS 系統可在 3 分鐘內完成卡盤及其他工件夾持裝置的更換，能快速適應不同零件的加工需求，提高汽車零部件的生產效率，降低生產成本。
工業設備制造：在工業設備制造中，涉及多種形狀和尺寸的零件加工，CCS 卡盤更換系統憑借其高通用性和快速更換功能，可在同一設備上使用不同夾具加工各類零件，廣泛應用于工業設備制造的各個環節，提升生產靈活性和效率。
自動化生產線：由于其操作簡便，且適用于手動和機器人使用，可很好地融入自動化生產線中。機器人能借助該系統快速更換卡盤等夾具，實現不同工序間的快速切換，提高整個生產線的自動化程度和生產效率。
6 篇資料
四、型號規格
CCS-A06-A06
CCS-Z170-A06
CCS-A08-A08
CCS-Z220-A08
CCS-A11-A11
CCS-Z300-A11
