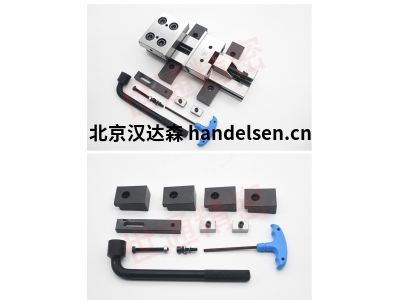

精密制造的穩固基石:深入解析BIG KAISER FKS 150-200 機床夾具



最小起訂貨量

  • 無限制

您可能還關注相似產品

T3

  • 主營產品|閥門
  • 公司榮譽| 明星產品
供應產品分類
  • 暫無分類
本頁信息為T(mén)3原廠生產的產品“精密制造的穩固基石:深入解析BIG KAISER FKS 150-200 機床夾具”產品信息,如您想了解更多關于“精密制造的穩固基石:深入解析BIG KAISER FKS 150-200 機床夾具”價格、型號、廠家的相關信息,請致電我們,或QQ在線交談。
品牌BIG KAISER 有效期至長期有效 最后更新2025-07-11 10:16
瀏覽次數0

精密制造的穩固基石:深入解析BIG KAISER FKS 150-200 機床夾具

 精密制造的穩固基石:深入解析BIG KAISER FKS 150-200 機床夾具

在追求精度與效率的現代機械加工領域,工件的穩固夾持是成功的絕對前提。瑞士精密工程BIG KAISER憑借其享譽全球的夾具技術,為制造業設立了行業。其中,FKS 150-200 系列手動卡盤式夾具,以其剛性、無與倫比的重復定位精度和廣泛適應性,成為中型精密工件加工中核心裝備。

一、精準定位:FKS 150-200的核心使命

·         角色定義: FKS 150-200是一款重型、高精度的手動卡盤式機床夾具,專為車削中心、多任務加工中心(MTM)及高效銑削中心設計。

·         核心任務: 在高速旋轉和強力切削的嚴苛工況下,牢固夾持直徑范圍在150mm200mm之間的圓柱形或類圓柱形工件(如棒料、法蘭、套筒、齒輪毛坯、精密軸類等),確保加工過程零振動、零位移。

·         精度承諾: BIG KAISER為該系列夾具提供了≤ 0.005 mm的重復定位精度保證,這是實現微米級加工公差的關鍵基礎。

二、匠心設計:解析性能之源

1.      堅如磐石的剛性結構:

o    整體合金鋼鍛造: 夾具主體采用高強度合金鋼經整體鍛造而成,內部晶粒結構致密均勻,從根本上杜絕了鑄造件可能存在的疏松隱患,賦予其頂尖的抗變形能力和吸振性能。

o    優化力學設計: 幾何結構經過有限元分析(FEA)反復優化,力流路徑清晰,應力分布均勻,在承受巨大切削力時保持幾何穩定性,有效抑制顫振,保障表面光潔度。

2.      精密傳動的夾緊機構:

o    斜楔增力原理: 核心采用經硬化研磨的精密斜楔機構,將操作者施加的適中手動扭矩高效轉化為數噸級的徑向夾緊力,實現“四兩撥千斤”的效果。

o    三點自定心夾爪系統: 標配高硬度精密淬硬卡爪(通??蛇x硬化鋼或帶硬質合金齒面),120°均勻分布,確保夾持力均勻作用于工件圓周,大限度減少工件變形風險,尤其對薄壁件加工至關重要。

3.      熱穩定性與持久精度:

o    特殊熱處理工藝: 關鍵傳動部件和基體經過BIG KAISER專有的多階段熱處理(如氮化),顯著提升表面硬度和耐磨性,同時極大降低了長時間運行或環境溫度變化引起的尺寸漂移。

o    精密研磨配合: 所有滑動和旋轉配合面均經過超精密研磨,配合間隙極小且恒定,確保長期使用后依然保持初始精度,大幅延長使用壽命。

4.      便捷高效的操作體驗:

o    人性化T型手柄: 標配符合人體工學的加長T型扳手,操作省力,即使在狹小空間也能方便施力夾緊/松開。

o    清晰的夾緊狀態指示: 部分設計可能包含視覺或觸覺的夾緊到位確認機制,防止誤操作。

5.      模塊化與兼容性:

o    標準化接口(如VDI): FKS 150-200通常提供多種標準刀塔接口選項(如常見的VDI 30, VDI 40等),能夠無縫集成到主流品牌的車削中心或多任務機床上。

o    靈活的卡爪適配: 支持用戶根據特定工件形狀定制專用卡爪(軟爪可車削修整,硬爪可定制輪廓),極大擴展了應用范圍。

三、大顯身手:廣泛的核心應用場景

FKS 150-200憑借其穩健可靠的夾持能力,在眾多關鍵工業領域扮演著核心角色:

1.      汽車制造: 精密傳動軸、凸輪軸、變速器齒輪坯、輪轂單元法蘭、高性能發動機缸套的精加工。

2.      航空航天: 起落架部件、航空發動機短軸、液壓作動筒、精密連接件的車銑復合加工。

3.      能源裝備: 渦輪機轉子部件、閥門閥體、泵殼、大型軸承套圈的精密切削。

4.      醫療器械: 人工關節(如髖關節柄)、高精度手術器械組件、植入物外殼的制造。

5.      通用精密工程: 各類高精度主軸、絲杠支撐座、液壓閥塊、測試儀器核心部件的加工。

四、價值優勢:選擇FKS 150-200的理由

1.      精度保障: ≤ 0.005 mm的重復定位精度是穩定生產高附加值零件的基石,顯著降低廢品率,提升產品一致性。

2.      超凡剛性與穩定性: 有效吸收和抑制加工振動,即使在重載切削和高速運轉下,也能保證優異的表面質量和尺寸精度,尤其擅長不銹鋼、高溫合金等難加工材料。

3.      經久耐用,總擁有成本低: 頂級材料、工藝和熱處理確保超長使用壽命,大幅減少因夾具磨損導致的停機更換和重新標定時間,降低長期運營成本。

4.      提升生產效率: 手動操作快速可靠,夾緊力巨大且穩定,減少輔助時間;剛性允許采用更激進的切削參數,縮短單件加工周期。

5.      瑞士品質,可靠保障: BIG KAISER品牌代表了世界頂級的夾具制造標準,提供全球化的技術支持和售后服務網絡。

五、成功應用:從理論到實踐

·         案例一(汽車零部件): 某變速箱齒輪制造商,使用FKS 150-200夾持齒輪坯料進行精車外圓、端面及內孔。夾具出色的剛性消除了精加工中的微振紋,重復精度確保了齒輪安裝基準面的位置度要求,廢品率下降30%,同時允許切削速度提升15%。

·         案例二(航空航天): 航空發動機部件供應商加工高溫合金短軸。FKS 150-200強大的夾持力和熱穩定性,有效應對了材料難加工性和切削熱帶來的挑戰,保證了關鍵軸頸尺寸公差(IT6級)和表面粗糙度Ra 0.4μm的要求,滿足了嚴格的適航認證標準。

六、明智之選:實施建議

1.      精確匹配需求: 確認工件尺寸范圍(150-200mm直徑)、重量、所需加工精度、機床接口(VDI規格)以及主要加工材料(影響所需夾緊力)。

2.      專業咨詢: 與BIG KAISER或其授權代理商深入溝通,獲取針對具體應用的優配置建議(如卡爪類型、是否需要特殊定制)。

3.      規范安裝調試: 嚴格按照手冊要求安裝到機床刀塔,并進行初始精度驗證和找正(如使用百分表檢測夾具本身的徑向和端面跳動)。

4.      定期維護保養: 保持運動部件清潔潤滑,定期檢查關鍵配合面的磨損情況,遵循制造商推薦的維護周期。

結語:精密制造的可靠支點

在瞬息萬變的現代制造環境中,選擇正確的夾具就是選擇穩定性、效率與品質。BIG KAISER FKS 150-200手動卡盤式夾具,憑借其瑞士精工打造的剛性、微米級重復精度和久經考驗的可靠性,為直徑150mm至200mm的關鍵工件提供了無懈可擊的夾持解決方案。它不僅僅是一個工具,更是連接設計藍圖與成品之間的精密橋梁和信心保障。投資FKS 150-200,就是投資于更高的加工品質、更快的生產節拍和更持久的競爭力,為企業在制造領域的持續成功奠定堅實根基。
