Schubert滑動閘門電動閥8038/125VTG01BM用于紡織業等

電動執行器

帶電動執行器的滑動閘閥是氣動閥的有趣替代品，因?yàn)樗鼈兊陌惭b工作量小。在需要的地方產生所需的力。

低行程與專門為速度和精度而調整的電機之間的相互作用導致了帶電機執行器的滑動閘閥的廣泛應用。

8038 型滑閘電動閥具有高分辨率快速驅動器，適用于各種過程應用?？梢跃_處理蒸汽、液體、氣體等介質。

高精度控制電子元件與精密步進電機的相互作用使定位精度達到 ±0.2%，即使閥門行程僅為 6 mm。

通過超級電容器技術，在電源發生故障時，閥門會返回到其定義的基本位置。

設計

大?。篋N15 - DN150

壓力：PN 10/40

材料：不銹鋼 1.4408，碳鋼 1.0619

介質溫度：-60 °C 至 350 °C，可根據要求提供特殊版本。

滑動閘門電動閥 8038

型號：8038/125VTG01BM--S DN125

電機：5 kN 線性執行器，帶位置電子裝置、IP67 ，包括故障信號輸出。

電機電壓：100 -240V，50Hz/60Hz

標識號 4079841

驅動器

控制執行器或 3 點式執行器

推力：2kN、5kN

電壓：100 - 240V （50Hz / 60Hz） 或 24V AC/DC

滑動閘閥設計原則

滑動閘閥的特點是功能單元中有一個特殊的節流裝置，該裝置僅由兩個相互滑動并相互密封的開槽盤組成。

一個垂直于流動方向安裝在外殼中的密封盤具有預定義數量的橫向槽。第二個圓盤是抗扭矩的，并且具有相同的槽布置，

垂直于另一個圓盤移動，從而改變了流動橫截面。施加的壓差將可移動圓盤壓在固定圓盤上。

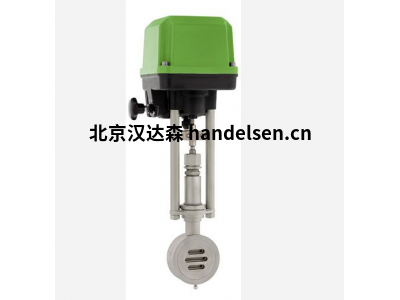

Schubert滑動閘門電動閥8038/125VTG01BM
