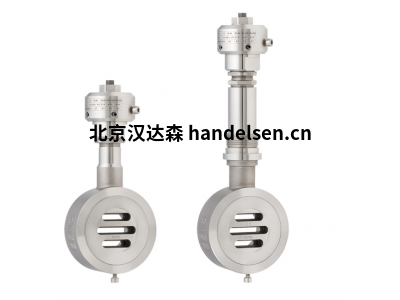

可調節 GS 孔口，連續可調的孔板，用于精確調節規定的流量。

- 在內置狀態下無級調節

- 用安全裝置進行手動調節

- 可選的可密封性

- 定義的特性曲線

- 停止在終端位置

- 節省空間的中間法蘭結構

- 非常輕的重量

- 低噪音運行

- 對氣蝕不敏感

8090 型可調滑動閘門孔適用于精確和連續地調節規定的流量。在運行過程中，它可以在安裝狀態下手動調整和固定。

此外，該孔口還有助于冷卻系統的液壓調節，例如在熱電聯產機組和船舶上調試大型發動機時。

設計

大?。篋N15 - DN150

壓力：PN 10/40

材料：不銹鋼 1.4408，碳鋼 1.0619

介質溫度：-60°C 至 350 °C

訂購示例：

8090/015VA000AM--91--Z-1 可調 GS 孔，DN 15 （Kvs 4;Cv 4,6），短型，GS1 - 無凸緣設計，符合 DIN，

PN10-PN40，

閥體材料：碳鋼，閥桿密封 PTFE 車頂袖口組，密封盤配對：STN2/STN3，特性線性 100%，附加鎖緊螺母。

滑動閘閥 – 效率

滑動閘閥的突出特點是驅動力，其驅動力僅為驅動相同公稱尺寸和相同壓差的截止閥所需力的 10% 左右。

這允許使用更小的執行器，即使相同標稱尺寸的兩種設計具有大致相同的流量！

這一有益的特點源于這樣一個事實，即在滑動閘閥中，關閉是與流動方向相反的，而不是像截止閥那樣逆流而上。
