bray 765系列雙向刀閘閥漿料應用設計雙彈性閥座推進閘門

技術規格

雙向刀閘閥—— 765系列

尺寸范圍

NPS 2至12 / DN 50至300

閥體材料

球墨鑄鐵、CF8、CF8M、CF3M、WCB

最大許用操作壓力

90psi（6.2bar）

閥桿材料

304不銹鋼

閥體類型

兩段式螺栓 - 對夾

閘門材料

304、316、317不銹鋼、SAF 2507、SAF 2205、17-4PH、Hastelloy® C、Monel®

閥座材料溫度范圍

天然橡膠：165°F / 74°C

EPDM：248°F / 120°C

設計標準

制造商標準

刮片材料

EPDM

測試標準

制造商標準

認證

ATEX、CRN、PED、PE(S)R、TR CU、UA TR

結構長度

MSS SP81

執行機構選項

手輪、斜輪齒輪、氣動、液壓、電動

應用

制糖、紙漿和造紙

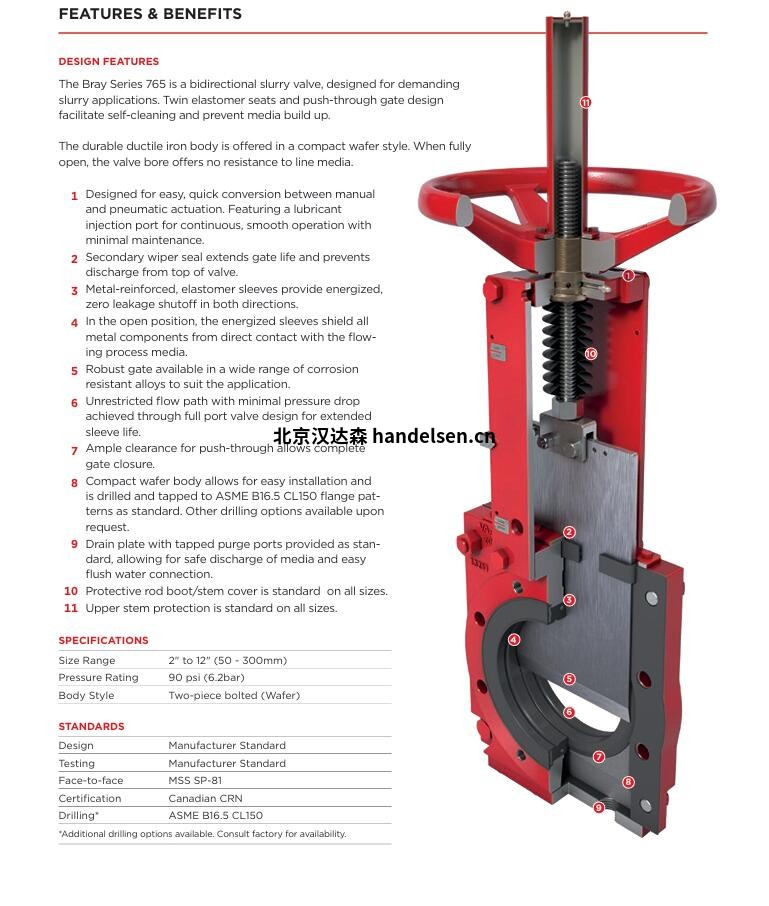

特點和優勢

博雷765系列雙向刀閘閥專為要求嚴苛的漿料應用設計。  雙彈性閥座和推進閘門設計便于自我清潔，防止介質積聚。

堅固耐用的球墨鑄鐵閥體采用緊湊的對夾設計。完全打開時閥門全開，不會阻攔管道介質。

 1設計用于在手動和氣動驅動之間進行簡單、快速的轉換。

和氣動驅動之間快速轉換。具有潤滑油

注油口，可實現連續、平穩的運行，并將維護工作減至最少。

最少的維護。

 2 次級刮水器密封可延長閘門壽命并防止從閥門頂部排出。

從閥門頂部排出。

 3 金屬加固的彈性套管提供雙向通電零泄漏關閉、

雙向零泄漏關閉。

 4 在開啟位置，通電套筒可保護所有金屬部件不與流體直接接觸。

在打開位置，通電套筒屏蔽了所有金屬部件，使其不與流動的工藝介質直接接觸。

工藝介質直接接觸。

 5 閘門堅固耐用，有多種耐腐蝕合金可供選擇。

堅固的閘門有多種耐腐蝕合金可供選擇，以滿足不同的應用要求。

 6 流道不受限制，壓降最小

通過全端口閥門設計實現，可延長

套筒壽命。

 7 足夠的推入間隙使閘門完全關閉。

關閉。

 8 結構緊湊的對夾式閥體便于安裝，鉆孔和攻絲符合 ASME B16.5 標準。

鉆孔和攻絲符合 ASME B16.5 CL150 法蘭標準。

標準?？筛鶕?jù)要求提供其他鉆孔選項。

可根據要求提供其他鉆孔選項。

 9 標準排水板，帶螺紋清洗口，可安全排放廢水。

標準，可安全排放介質并方便連接沖洗水。

沖洗水連接。

 10 所有尺寸均標配保護桿套/桿蓋。

 11 所有尺寸均標配上閥桿保護裝置。

雙向刀閘閥

765系列

尺寸范圍

NPS 2至12 / DN 50至300

最大許用操作壓力

90psi（6.2bar）

閥體類型

兩段式螺栓 - 對夾
