aplisens APR-2000 ALW測量氣體蒸汽液體智能差壓變送器

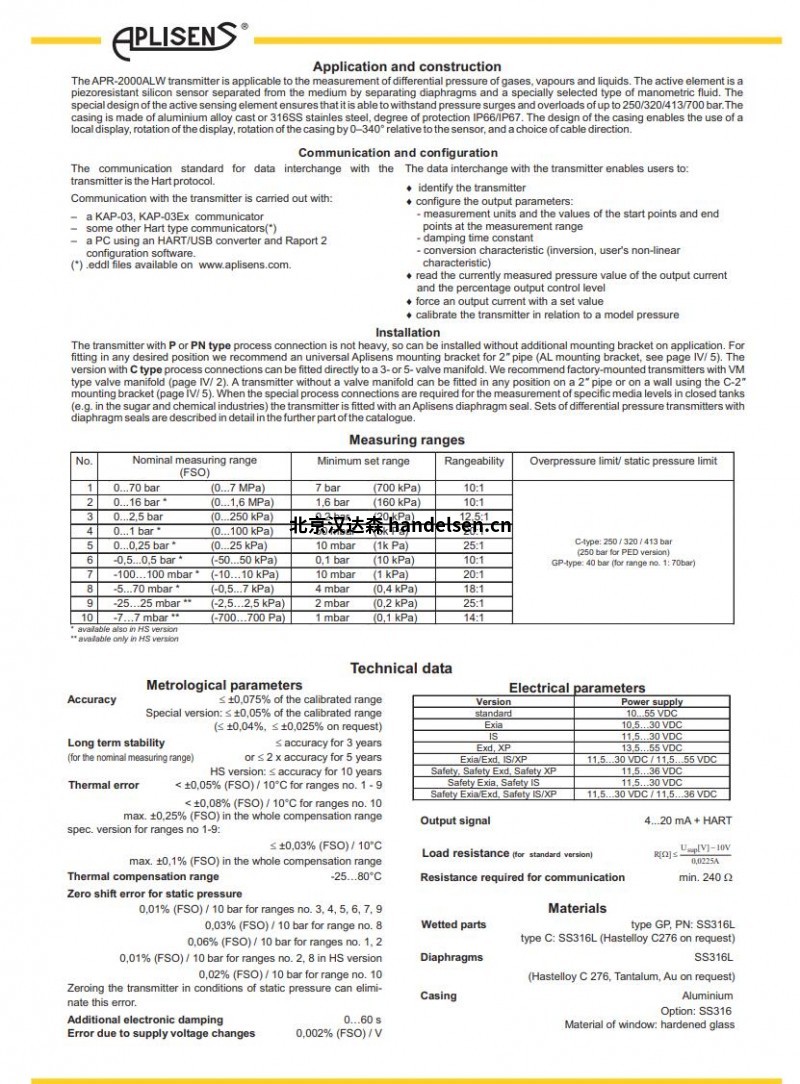

應用和結構

APR-2000AL 變送器適用于測量氣體、蒸汽和液體的壓差。有源元件是一個

壓阻硅傳感器，通過隔膜和特選的測壓液與介質隔離。其

有源傳感元件的特殊設計確保其能夠承受高達 2 0 3 0 巴的壓力浪涌和過載。

外殼由鋁合金鑄成，防護等級為 IP6。外殼采用鋁合金鑄造，防護等級為 IP6。

外殼由鋁合金鑄成，防護等級為 IP6。外殼的設計可以使用本地顯示屏、旋轉顯示屏、相對于傳感器旋轉外殼 0-3 ° 以及選擇電纜方向。

安裝

帶連接或過程連接的變送器不重，安裝時無需額外的安裝支架。對于

我們推薦使用 Aplisens 通用的雙管安裝支架。帶工藝接口的

帶過程連接的型號可直接安裝在 3 閥或 5 閥的閥組上。建議出廠時將變送器與 VM

型閥組的變送器。不帶閥組的變送器可以安裝在 2 管路的任何位置或墻壁上，使用 C-2

安裝支架 。當需要使用特殊的工藝連接來測量封閉儲罐中特定介質的液位時

(如制糖業和化學工業）時，變送器配有 Aplisens 隔膜密封。

計量參數

精度為校準量程的 ±0,075

特殊型號：±0,05% 校準范圍

(±0.04%，±0.025% 可根據要求提供)

長期穩定精度為 3 年

(額定測量范圍）或 2 x 5 年精度

HS 型：精度為 10 年

熱誤差 < ±0,05% (FSO) / 10°C （量程編號 1 - 9

< ±0,08% (FSO) / 10°C （量程編號 1 - 9 10

最大 在整個補償范圍內為 ±0,25% (FSO)

范圍 1-9 的規格版本：

 ±0,03% (FSO) / 10°C

最大值 整個補償范圍內最大 ±0,1% (FSO)

熱補償范圍 -25...80°C

靜壓零點偏移誤差

0,01% (FSO) / 10 bar（范圍編號 3, 4, 5, 6, 7, 9

0,03%（FSO）/10 巴，量程編號為 8

0,06%（FSO）/ 10 巴，量程編號為 1、2、3、4、5、6、7、9。1, 2

0,01% (FSO) / 10 bar，用于量程編號 1、2。2、8（HS 版本

0,02% (FSO) / 10 bar，用于量程編號 1 和 2。10

在靜壓條件下對變送器進行歸零可消除這一誤差。

附加電子阻尼 0...60 秒

電源電壓變化引起的誤差 0,002% (FSO) / V

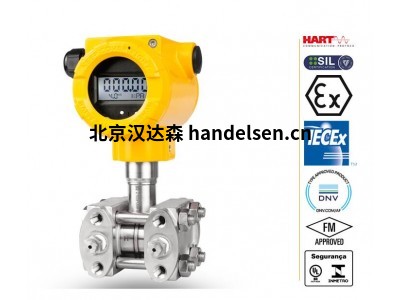

APR-2000 ALW 型智能差壓變送器

 測量范圍：最小 0 ... 2 毫巴，最大 0... 70 巴

 輸出信號：4...20 mA、0...20 mA 或 0...5 mA + HART；Profibus PA

 測量精度： 0.075%（可選 0.04）

4...20 mA 輸出信號 + HART 5 / HART 7 協議

(特殊版本：0...20 mA 或 0...5 mA 輸出信號 + HART 5 協議）

 帶背光顯示

 安全等級 SIL2/SIL3

 本質安全證書 ATEX、IECEx、FM（美國、加拿大）

 防爆認證 ATEX、IECEx、FM（美國、加拿大）

 可編程零點范圍、偏移、特性和阻尼比，帶

本地面板按鍵

 靜壓限值高達 600bar

 精度 0,075%（0,05%、0,04% 可按需定制）

 海事證書 - DNV、BV

 鍍金膜片

 流體部件材料 316L/哈氏合金 C276
