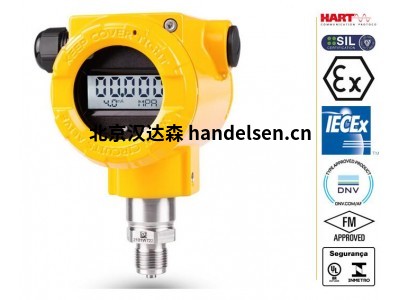

aplisens APC-2000ALW隔膜密封件背光顯示可編程智能壓力變送器

智能壓力變送器

APC-2000ALW

4...20 mA 輸出信號 + HART 5 / HART 7 協議

(特殊版本：0...20 mA 或 0...5 mA 輸出信號 + HART 5 協議）

 帶背光顯示

 可編程量程、零點偏移、特性和阻尼比，使用

本地面板按鍵

 安全等級 SIL2/SIL3

本安認證 ATEX、IECEx、FM（美國、加拿大）

 防爆證書 ATEX、IECEx、FM（美國、加拿大）

 海事證書 - DNV、BV

 精度 0.075% （0.05%、0.04% 可根據要求提供）

 鍍金膜片 (Au)

 MID（測量?jī)x器指令）- 符合 2004/22/WE 指令的證書

 和 OIML R140:2007 建議的證書。

應用和結構

智能壓力變送器適用于測量氣體、蒸汽和液體的壓力、欠壓和絕對壓力。

液體。有源傳感元件是一個壓阻硅傳感器，它與介質之間由一個隔膜和經過特殊選擇的

測壓液體隔開。外殼由鋁合金鑄件或 316SS 不銹鋼制成，防護等級為 IP66/IP67。外殼設計

外殼的設計允許使用本地顯示屏、旋轉顯示屏、外殼相對于傳感器旋轉 0-340° 以及選擇電纜方向。

方向。

通過與發射機的數據交換，用戶可以

識別發射機

配置輸出參數：

 - 測量單位以及測量范圍內起點和終點的值

 測量范圍內的起點和終點值

 - 阻尼時間常數

 - 轉換特性（反轉、用戶非線性特性

 特性）

讀取當前測量壓力值的輸出電流

 和百分比輸出控制電平

以設定值強制輸出電流

根據模型壓力校準變送器

發射器可直接安裝在設備上。提供一個通用安裝支架，用于將發射機安裝在 2 英寸管道上。測量蒸汽或其他熱介質的壓力時，應使用虹吸管或脈沖管。

安裝

放置在變送器上游的針閥簡化了安裝過程，可用于零點調整或變送器更換。

更換。當測量液位和壓力需要特殊的工藝連接時（例如在食品和化工行業

變送器配有 Aplisens 隔膜密封。安裝附件和隔膜密封的全部范圍將在本手冊的下一部分中詳細介紹。

安裝附件和隔膜密封的完整范圍在產品目錄的下一部分有詳細說明。變送器的電氣連接應使用雙絞線。通訊器的位置

通訊器的位置應在通訊器安裝之前確定。

智能壓力變送器型號

APC-2000ALW

 測量范圍：最小 0 ... 5 毫巴；最大 0... 1000 巴

輸出信號：4...20 mA、0...20 mA 或 0...5 mA + HART；Profibus PA

測量精度：0.075%（可選 0.04）

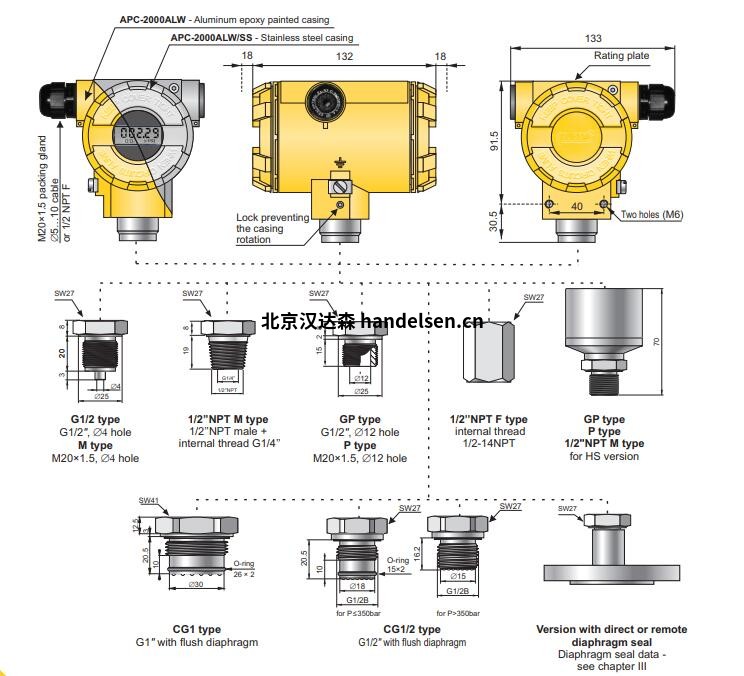

過程連接：可選 M20 x 1.5；G 1/2"；1/2NPT；1/2NPT F；G1/4"；G 1/2"（平頭）；

G 1"（平頭）；M30 x 2（平頭）；M20 x 1.5（平頭）；隔膜密封件
