德國WINKEL直線軸，用于各種工業應用中的定位或運輸負載



公司簡介；

WINKEL GmbH 是一家總部位于德國的公司，專注于生產和供應工業用途的滾珠絲杠、滾輪、導軌和線性運動系統等產品。他們?yōu)楦鞣N行業提供解決方案，包括物流和輸送設備、自動化系統、機械工程和材料處理等。

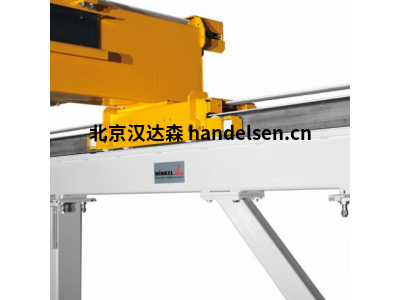

WINKEL的直線軸，適用于您的線性系統



WINKEL是線性軸的制造商，這些軸在全球范圍內用于各種工業應用中的定位或運輸負載。



用于重載的直線軸

WINKEL直線軸按照高標準設計，在伊林根總部制造。使用 WINKEL 線性系統，可以毫不費力地處理 80 kg 至 10,000 kg 的中型和重型有效載荷。WINKEL 直線軸的速度高達 5 m/s，精度高達 ± 0.1mm。在驅動技術和傳感器技術方面，WINKEL直線軸在生產過程中提供了非常高的定制度。 SLE、PLE 和 DLE 系列的直線軸可以設計為多軸龍門。



WINKEL生產五種不同型號的直線軸，每種類型的直線軸都是WINKEL直線導軌和驅動元件的產品組合，用于設計不同方向的線性負載運動。在下文中，將介紹WINKEL直線軸變體及其各自的特性和應用領域。



DLE High Dynamic - 精確的線性軸

SLE Heavy Duty - 耐臟線性軸

PLE High Dynamic - 靜音線性軸

RLE機器人軸 - 用于6軸機器人的第7個線性軸

ReadyTrack - 通用地板軸

WINKEL直線軸的使用確保了多班次操作的高質量、精度和可靠性。



WINKEL直線軸對比；



類型                 范圍

DLE直線軸高動態 用于精確負載移動的線性軸

SLE 重載直線軸 用于污垢和灰塵中負載運動的線性軸 PLE-線性軸 高動態 線性軸可實現低背隙和安靜的負載移動 RLE機器人軸 適用于所有機器人的直線軸

ReadyTrack 接地橋 用于負載運動的通用接地軸



直線軸和多軸系統的附件

WINKEL直線軸可以通過各種附件進行擴展，以滿足您的個性化線性系統需求。



用于水平或垂直旋轉負載的旋轉臂

用于鎖定負載位置的桿夾緊

使用流體潤滑脂對軸承、導軌和齒條進行中央潤滑

用于導軌的夾緊元件，確保在停電和維護期間的安全



DLE 高動態線性軸 -

精密線性軸

DLE直線軸在制造業中的高動態性

DLE 系列的 WINKEL 直線軸是價值分析設計和制造的系統，負載能力為 80 kg 至 4,000 kg，采用鋼型材結構，帶有循環滾珠軸承。精密的DLE線性軸或多軸系統，適用于高有效載荷，速度可達5 m/s。用于負載運動的電機有交流或伺服版本，以及低齒隙齒輪。DLE 代表 Dynamic Linearachse E單元。



DLE直線軸的應用領域

DLE High Dynamic 系列的 WINKEL 直線軸用于機床和工業生產設備的裝卸、碼垛技術以及汽車和飛機制造。
