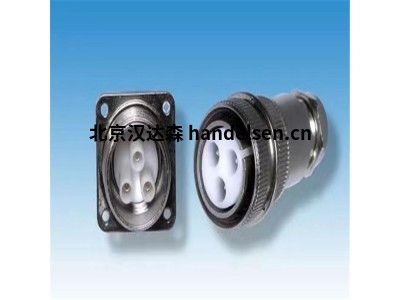

GES單極高壓連接器7310001的組裝說明



一、產品概述

GES單極高壓連接器7310001是一種廣泛應用于電力、通信等領域的高壓連接器。它具有體積小、結構緊湊、操作方便、性能穩定等特點，能夠滿足各種惡劣環境下的安全可靠連接。



二、組成部件

GES單極高壓連接器7310001主要由插頭座、插孔、接觸件、絕緣體等組成。具體來說：



插頭座：用于固定連接器的外殼，通常采用金屬材料制成，具有較好的導電性和機械強度。

插孔：連接器的核心部件，由多個接觸件組成。每個接觸件都與插頭座相連接，可以傳輸高壓電流。

接觸件：用于實現電流傳輸?shù)慕饘賹?dǎo)體，通常采用銅或鋁等導電性能良好的材料制成。

絕緣體：用于隔離插頭座和插孔之間的電勢差，保證操作安全。通常采用聚合物材料制成，具有較好的絕緣性能和耐高溫性能。



三、組裝步驟

準備工具和材料

在開始組裝前，需要準備以下工具和材料：

（1）螺絲刀、扳手等工具

（2）插頭座、插孔、接觸件、絕緣體等部件

（3）潤滑劑（如凡士林）

（4）清潔劑和棉簽等清潔工具



檢查部件完整性

在開始組裝前，需要對各個部件進行仔細檢查，確保其完整性和質量。特別是接觸件和絕緣體等關鍵部件，應確保無損傷、無變形、無雜質等異常情況。

組裝插頭座和插孔

將插頭座和插孔放置在干凈的工作臺上，確保兩者之間的連接部分干凈整潔。然后，使用扳手等工具將插頭座和插孔緊固在一起。在緊固過程中，需要注意力度和角度，避免造成部件損傷或變形。

安裝接觸件

在插頭座和插孔組裝完成后，將接觸件按照規定的位置和方向安裝到插孔中。每個接觸件都應該與插頭座連接牢固，確保電流傳輸?shù)姆€(wěn)定性和可靠性。在安裝過程中，需要注意接觸件的極性和方向，避免裝反或裝錯。同時，使用潤滑劑進行潤滑處理，減少摩擦和磨損。

安裝絕緣體

在接觸件安裝完成后，將絕緣體放置在插孔和插頭座之間，確保其位置正確、安裝牢固。絕緣體應該與插孔和插頭座緊密貼合，避免存在縫隙或松動現象。在安裝過程中，需要注意絕緣體的完好性和清潔度，避免雜質或損傷影響產品性能和使用安全。同時，使用清潔劑和棉簽等清潔工具進行清潔處理，確保部件表面干凈整潔。



測試與調試：

（1）外觀檢查：檢查連接器的外觀是否完好、整潔，無損傷、變形、雜質等問題。

（2）導電性能測試：使用萬用表等測試工具對連接器的導電性能進行測試，確保接觸電阻在規定范圍內且穩定性良好。

（3）絕緣性能測試：使用絕緣電阻測試儀等測試工具對連接器的絕緣性能進行測試，確保絕緣電阻值大于規定值且穩定性良好。



部分型號：

VP-CL-1HV-BU

VP-CL-2HV-BU

VP-CL-3HV-BU

VP-DF-2HV-BU

VP-DF-2HV-ST
