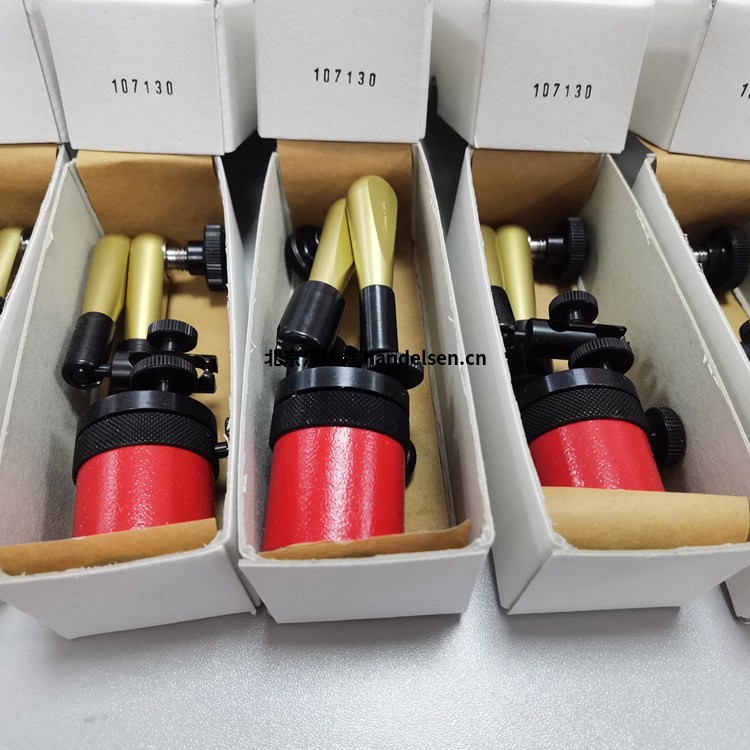

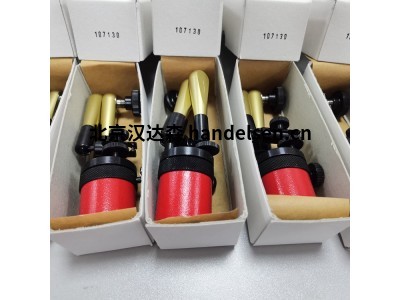

HG磁力表座107130三腳架磁力表座用于夾持百分表
夾緊力產生：液壓
材料：陽極氧化鋁、拋光易切削鋼、塑料星形把
球節臂：M4內螺紋
球關節腳：M6內螺紋
標準應用：4公斤
保持力 安全相關應用：3公斤
L1：62毫米
L2：90mm
作用半徑：150mm
標準磁鐵：Ø 35 毫米
附著力標準磁鐵：147 N磁鐵
測量喙：ø 8 mm H7 和燕尾
Horger&Gassler液壓測量臺尺寸 150 mini型號：
107101 三腳架
107032 三腳架+手臂上的夾持器
107130 三腳架磁力表座+手臂上的夾持器+磁鐵可旋轉微調
107001 三腳架磁力表座+手臂上的夾持器
(1)使用百分表或千表時，只能拿取外殼，不得隨意用力推拉測桿，避免大力撞擊，以免造成齒輪系統損傷而影響精度。
(2)磁性表座上的各個螺栓要擰緊，勁箍夾信百分表軸勁時，不可夾得太緊，否則會影響測桿的正常移動
(3)安裝時，應將測桿頂住測點，使測桿與測面保持垂直。注意位移的大小和方向，調節測桿，使用百分表的初讀數在適當?shù)姆秶?，防止變形達到最大值時量程不夠。
(4)安裝好百分表或千分表后，可用筆頭輕輕敲擊刻度盤玻璃，觀察指針擺動情況。如果長指針輕微震動或在某一固定值小范圍內擺動說明百分表安裝正常。
(5)百分表或千分表用于測度與變位時，應注意位移的相對性，測桿移動的主向與量測的位移方向完全一致。測點表機要進行磨平和化處理，以減少誤差
HG磁力表座107130三腳架磁力表座用于夾持百分表
