kendrion比例閥

低滯后，結構緊湊，用途廣泛

kendrion比例閥用于控制和計量液體（如水）或氣體（如氧氣）。

kendrion比例閥在介質兼容性或性能數據方面的靈活性為各種應用創造了可能性。二位二通比例閥的流量可以通過

電流輸入變化進行控制。如果與適當?shù)碾娮釉O(shè)備和傳感器在閉環中使用，則可以將流量連續調節到特定水平。

kendrion比例閥不僅可以作為獨立產品交付，還可以設計為客戶特定的閥組或帶有集成控制電子設備的閥門系統。

kendrion標準比例閥系列68P，寬度為15 mm，流量為0至160 l/min。

kendrion標準比例閥系列63P寬度為10 mm，擴大了0至30 l/min空氣低流量領域的應用范圍。

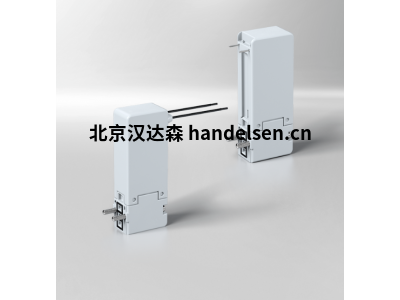

比例閥 68P

新型 15mm 比例閥高效且用途廣泛，公稱尺寸可擴展為 1.3-2.5 mm。

它具有對惰性氣體或醫用氧氣等氣體介質的最佳控制和計量。我們的動畫顯示了各種打開位置的精確控制特性和流量。

優勢一覽

緊湊型設計

在低功耗下實現更高流量

可根據要求提供低噪音版本

可以使用不同的介質

高性價比設計

小滯后

良好的調節性能

一般技術規格

額定電壓 24 V 直流;其他應要求提供

壓力范圍 0 至 8 bar;取決于孔口尺寸

公稱孔口 0.5 至 2.5 mm

閥門功能 2/2 路 NC

環境溫度 從 -10 °C 到 +40 °C

功耗 3.2 至 5.2 W

占空比 100%

電氣連接 63P系列：插頭;68P系列：電線或插針

工作介質 5微米過濾、潤滑或非潤滑壓縮空氣;也適用于其他符合 ISO-VG 10 的介質。

技術數據

電壓 24 V

功耗 5,2W

壓力范圍 0…8 bar

流量范圍 0...160 Nl/min

媒體 空氣、中性氣體;液體和氧氣

功能 2/2路，常閉

電氣連接 引腳(PCB安裝)，插頭或飛線

環境溫度 -10°C ... +40°C

保護分類 IP40，IP65帶飛行引線

尺寸 64 mm x 15 mm x 24 mm
