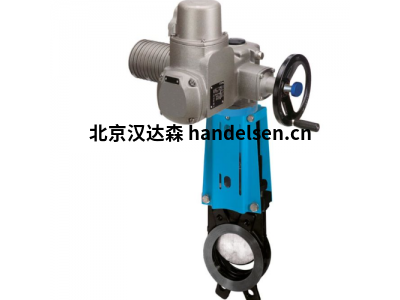

德國 END-Armaturen 刀閘閥WGE系列結構簡單 流阻小

END-Armaturen刀閘閥是一種常見的工業閥門，用于控制流體介質的流動。刀閘閥由閥體、閥座、刀板和操作機構組成。它的主要特點是結構簡單、密封可靠、流阻小、開閉快速，廣泛應用于石油、化工、冶金、電力、水處理等領域。



END-Armaturen刀閘閥采用刀板作為截斷件，通過操作機構控制刀板的升降來實現閥門的開閉。刀板與閥座之間的密封面采用金屬對金屬密封或密封圈密封，確保了閥門的密封性能。在啟閉過程中，刀板直接與介質接觸，因此適用于高溫、高壓、腐蝕性介質等特殊工況。



END-Armaturen刀閘閥具有以下優點：



快速啟閉：刀板的啟閉速度快，可以迅速控制流體的開閉，適用于需要快速切斷流體的場合。

密封可靠：刀板與閥座之間采用金屬對金屬密封或密封圈密封，確保了閥門的密封性能，避免了流體泄漏。

流阻?。旱栋鍐㈤]時，介質的流道基本沒有流阻，減少了流體的壓力損失。

結構簡單：刀閘閥的結構相對簡單，易于制造和維護，成本較低。

適用范圍廣：END-Armaturen刀閘閥適用于各種流體介質，包括氣體、液體和腐蝕性介質等。

需要注意的是，使用END-Armaturen刀閘閥時，應根據具體工況選擇合適的材質和密封形式，并按照操作規程正確使用和維護閥門，以確保其正常運行和延長使用壽命。



1.SKU編號 WGE-GG-EPDM-050/400V



技術參數：

重量 [kg] 31.500000

電壓 400V 交流電

大小 DN050型

身體 GG-25型

海豹 三元乙丙橡膠

操作 電

閥體材質 愛德斯塔爾

閥桿密封材料 0

連接尺寸 DN50型

最小公稱壓力 [bar] 0

最大公稱壓力 [bar] 10

車身試驗壓力 PT [bar] 15

溫度范圍 最小 [°C] 0

最大溫度范圍 [°C] +70

介質溫度最低 [°C] -35

介質溫度 最大 [°C] +120



型號列表：

WGE-GG-EPDM-050/400V

WGE-GG-EPDM-050/ML

WGE-GG-EPDM-050/MW

WGE-GG-EPDM-050/PD

WGE-GG-EPDM-050/PSNC

WGE-GG-EPDM-065/400V

WGE-GG-EPDM-065/ML

WGE-GG-EPDM-065/PD
