nents GmbH提供用于液壓驅動的電子元件。憑借其在工程和開發方面超過 40 年的長期經驗，提供各種控制系統的廣泛產品組合，從簡單的模擬放大器模塊液壓測試設備到具有現代現場總線支持的復雜數字閉環控制器。通過不斷地發展，滿足市場需求。
WPG1系列比例方向控制閥和節流閥測試儀：
WPG1 測試儀用于驅動比例方向控制閥和非位置控制比例節流閥。該器件使用電位計 P1 按比例調整所選的設定值，以適應磁體電流。使用選擇開關 S4 選擇額定電流，如下所示：0.1A（位置 1）、0.4A（位置 2）或 1.2A（位置 3）。
開關 S3 用于選擇性地在顯示屏上顯示閥門線圈中的設定值或電流的測量數據。開關 S2 用于快速 （+/–10V） 或慢速 （+/–5V） 運動。開關 S1（使能）用于啟用結束階段;瞬時狀態由 LED L1（綠色）指示。開關 S5 切換黑白閥的輸出。
WPG1 的末端級配備了雙通道 PWM（脈寬調制）電流源。這允許對輸出磁鐵進行精確的電流控制，而不管線圈電阻的任何變化。兩個輸出都具有接地故障和線圈短路保護。此外，端部還通過自復位PTC保險絲進行保護。如果發生短路，電源電壓被關閉，短路被 LED L2（紅色）標記為故障。一旦短路消除并且 PTC 保險絲冷卻，該設備就可以重新使用。
技術參數：
電源電壓：開關S6 90–264V AC；47–63赫茲
內部24V電源電壓：+24V；3.2A
短路保護：適用于磁鐵A和磁鐵B，也適用于
24V電源電壓
內部設置點：快速：+/-100%
慢速：+/-50%
結束階段：脈沖寬度調制（PWM）
PWM頻率約200 Hz
輸出電流：輸出電流的三個值范圍可以
使用選擇開關S4預先選擇：
0.1A；0.4A；1.2A瑗緣ww王王
黑白閥門開關S5
黑白閥電流
限制為2安培
啟用：開關S1啟用
發光顯示器：
L1/啟用（綠色）：結束啟用的階段A和B
L2/故障（紅色）短路跳閘
主要型號：

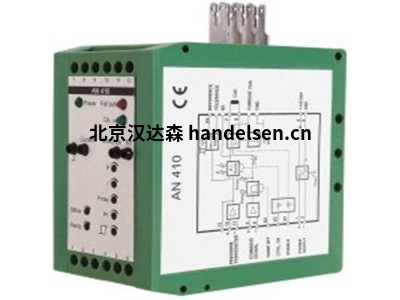

AN402、AN404、AN405、AN410、AN417、AN418、AN419、AN422、AN423、AN424、AN430、AN203、AN206、AN207、AN208、AN210、AN220、WPG1
