MSW Motion Control GmbH
憑借其在驅動技術領域的高質量和可靠的產品，MSW運動控制有限公司負責一切移動。其中包括離合器制動系統、編碼器、變速箱、三相電機、變頻器、電動缸和減速電機等類別。
MSW品牌歐洲驅動系統的創新電動缸是自鎖線性執行器，可以在沒有能源供應的靜態狀態下保持?jǐn)?shù)倍的拉伸和壓縮力。這使得我們的電動提升油缸成為氣動和液壓執行器的有趣替代品。
MSW DSZY1 系列
行程：高達 300 mm
力：高達 1000 N
速度：高達 43 毫米/秒
內置限位開關 LT
MSW DSZY1-STD
MSW DSZY1-POT
MSW DSZY1-HS2
MSW DSZy1-NO_NC
MSW DSZY1Q 系列
行程：高達 300 mm
力：高達 800 N
速度：高達 6 毫米/秒
內置限位開關 LT
MSW DSZY1Q-STD
MSW DSZY1Q-POT
MSW DSZY1Q-HS2
MSW DSZY4 系列
行程：高達 300 mm
力：高達 2500 N
速度：高達 27 毫米/秒
集成限位開關 LT
MSW DSZY4-STD
MSW DSZY4-POT
MSW DSZY4-HS2
MSW DSZY2 系列
行程：高達 610 mm
力：高達 3500 N
速度：高達 33.5 毫米/秒
可調限位開關 LT
MSW DSZY2 STD
MSW DSZY2-LT
MSW DSZY2-POT
MSW DSZY2-LT-POT
MSW DSZY2-HS2
MSW DSZY2-LT-HS2
MSW DSZY3 系列
行程：高達 610 mm
力：高達 7000 N
速度：高達 67 毫米/秒
可調限位開關 LT
MSW DSZY3-STD
MSW DSZY3-LT
MSW DSZY3-POT
MSW DSZY3-LT-POT
MSW DSZY3-HS2
MSW DSZY3-LT-HS2
MSW DSZY35 系列
行程：高達 400 mm
力：高達 1500 N
速度：高達 17.4 毫米/秒
完全由不銹鋼制成
MSW DSZY12 系列
行程：高達 600 mm
力：高達 3500 N
速度：高達 33.5 毫米/秒

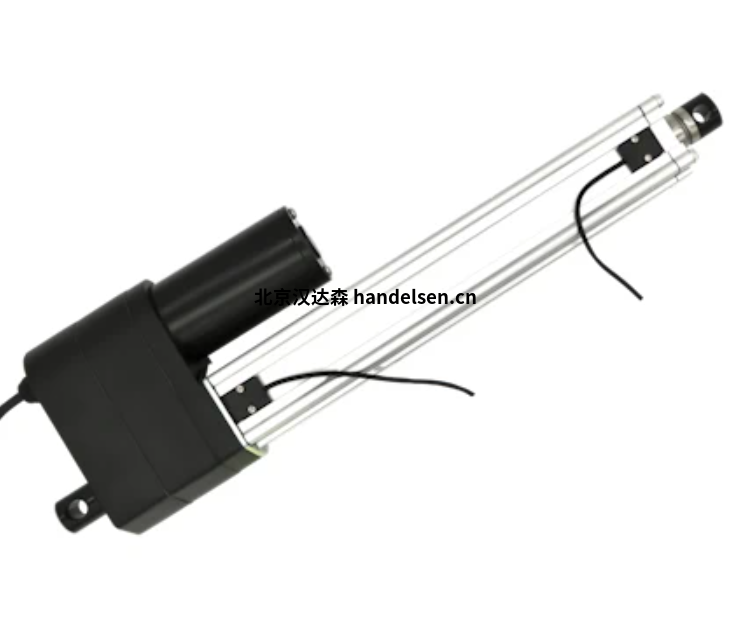

外部限位開關 ER2
MSW DSZY12-STD-ER2
MSW DSZY12-LT-ER2
MSW DSZY13 系列
行程：高達 600 mm
力：高達 7000 N
速度：高達 67 毫米/秒
外部限位開關 ER2
MSW DSZY13-STD-ER2
MSW DSZY13-LT-ER2
MSW DSZY30 系列
行程：高達 300 mm
力：高達 1000 N
速度：高達 18.0 毫米/秒
集成限位開關 LT
MSW DSZY5 系列
行程：高達 610 mm
力：高達 3500 N
速度：高達 23 毫米/秒
可調限位開關 LT
MSW DSZY5-STD
MSW DSZY5-LT
MSW DSZY5-POT
MSW DSZY5-LT-POT
MSW DSZY6 系列
行程：高達 610 mm
力：高達 7000 N
速度：高達 43 毫米/秒
可調限位開關 LT
MSW DSZY6-STD
MSW DSZY6-LT
MSW DSZY6-POT
MSW DSZY6-LT-POT
MSW DSAK4 系列
行程：高達 500 mm
力：高達 200 N
速度：高達 230 毫米/秒
集成限位開關 LT
MSW DSZY11 系列
行程：高達 300 mm
力：高達 1000 N
速度：高達 43 毫米/秒
IP69K 防護等級
MSW DSZY11-STD
MSW DSZY11-POT
MSW DSZY11-HS2
