關于斯必克流體公司

位于美國北卡羅來納州夏洛特市的斯必克流體公司是一家全球性的領先供應商，提供高度工程化的流體組件、工藝設備、交鑰匙系統工程以及相關售后領域的備件和服務。公司服務于食品飲料、能源電力以及通用工業三大終端市場，年銷售收入超過20億美金，擁有8000多名員工，在全球超過35個國家擁有分支機構，產品銷往全球150多個國家。



APV是板式換熱器的發明者

斯必克流體公司旗下APV品牌的創始人理查德舍利格博士在1923年率先將第一臺板式換熱器應用于工業生產后,APV品牌就已經確立了其在這一領域的領導地位。80多年來APV致力于板式換熱器的開發和利用,積累了豐富的實踐經驗和專業技術。今天的APV換熱產品已被廣泛應用在石油化工冶金能源和暖通空調等工業領域并深得客戶信賴和支持。

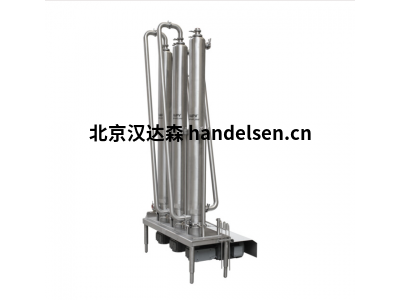

APV VT+/HT+ 刮板式換熱器

特征

用于中等粘度產品的高效加熱/冷卻



APV VT+/HT+ 刮板式換熱器 （SSHE） 為各種中等粘度產品的加熱或冷卻提供卓越的性能，包括湯、蘸醬、醬汁、奶油、軟奶酪、巧克力、水果/蔬菜泥、嬰兒食品、脂肪和油。提供垂直 （VT+） 或水平 （HT+） 型號。



能力



最高可達約 10，000 l/h，具體取決于產品、溫度、特定要求和氣缸數量。標準設計輕型和中型SSHE，垂直氣缸布置安裝在底座控制臺上，底座控制臺下安裝有沖刺齒輪電機。



圓柱體



拋光表面圓柱體，帶夾具安裝在底板上，并配有焊接護套。根據應用的不同，氣缸夾套可以使用蒸汽、水或乙二醇介質運行。氣缸由EN.1.4404（AISI316L）制成



攪拌機和刮刀刀片



攪拌器有兩排刮刀刀片，這些刮刀刀片安裝在銷釘上，允許它們自由擺動并刮擦總傳熱區域。標準沖刺器有兩種直徑選項，即低排量沖刺和高排量沖刺。攪拌器的頂部由軸承襯套支撐，位于產品區域。攪拌機的頂部軸承表面由SAF優質鋼制成，具有高水平的耐磨性，襯套和攪拌機軸承表面均可在過度磨損的情況下更換。攪拌器由EN.1.4404（AISI316L）和食品認證塑料（PEEK）刮刀制成。



軸封



SSHE 氣缸只有一個軸封，位于氣缸底部的驅動端。軸封是雙機械集裝式密封，設計用于水或蒸汽沖洗（無菌設計）。



油缸和攪拌機升降裝置



VT+660 和 VT+680 模塊配有手動升降裝置，可提升氣缸和除塵器，無需軸封。氣缸和攪拌機轉入水平位置進行檢查和維修。VT+422 和 VT+460 裝置具有支撐支架，在檢查和維修刮刀、密封件等時，可以將氣缸臨時固定在支撐支架上。



驅動電機



沖刺器由齒輪驅動，由高效電動機提供動力，全部位于SSHE底座控制臺下方。



氣缸分組



根據SSHE的職責，氣缸以最多四個為一組安裝在一個共同的不銹鋼底座上，所有產品和服務互連。



 VT+/HT+ SSHE 的工作原理：



產品流經內管，內管被包含加熱或冷卻介質的夾套包圍。葉片以交錯配置連接到軸上，不斷從傳熱管壁上去除產品，以提高傳熱效率，減少結垢并確保較長的運行時間。



加熱或冷卻介質

產品

軸

刮刀刀片

傳熱管

絕緣

不銹鋼蓋



規格：

技術數據                              型號 RT 648                   型號 RT 672

換熱器表面/缸              0.55 平方米                   0.84 平方米

氣缸直徑 短跑器直徑：            150 毫米 直徑115 毫米 直徑138 毫米

                                             150 毫米 直徑115 毫米 直徑138 毫米

產品：

最大壓力                                181 巴 28，5 巴        125 巴 18，1 巴

模塊 A Ø115 模塊 A Ø138 模塊 A1

出口內連接

網 體積/缸

Ø115                                     Ø63.5 毫米                Ø63.5 毫米

MM 粉碎機

Ø138                                     11 升 7 升                 16 升 12 升

MM 沖刺器

最大粘度                                500.000 CP               500.000 CP

媒體：

最大壓力                                 8 巴                          8 巴

推薦流量                                15-20.000 I /H          15-20.000 I /H

I N 形連接                              Ø 2“ BSP                Ø 2“ BSP

最大電機效應/泰爾               22 千瓦              22 千瓦
