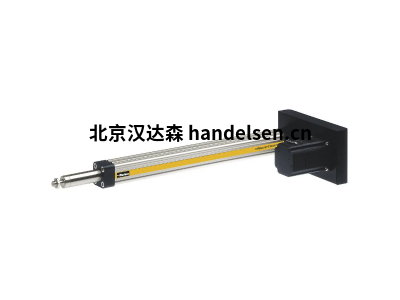

PARKER 線性執行器和氣缸ETH050型，帶活塞桿的大推力螺桿驅動



PARKER在英國

PARKER在英國經營了50年，通過其強大、專業的分銷網絡和技術中心，為其英國OEM客戶和其他公司提供優質的服務和產品。



為了滿足客戶在運動和控制方面的需求，PARKER從任何單一供應商那里提供最廣泛的產品。這得到了九項主要技術專業知識的支持：液壓、氣動、機電、過濾、過程控制、流體和氣體處理、密封和屏蔽、氣候控制和航空航天。



在派克，我們相信與客戶的合作伙伴關系，因此我們可以為他們提供解決方案，通過設計滿足他們要求的最佳系統，幫助他們實現更高水平的生產力和盈利能力。我們超越零件和組件，開發完整的系統解決方案。



ETH050線性執行器和氣缸



ETH050 帶活塞桿的大推力螺桿驅動電動缸/線性執行器

ETH9300電動缸提供高達1N的推力，2.50米的行程和ISO050兼容的法蘭，縮小了與氣動/液壓執行器的差距，提供了合適的替代品，具有更好的控制和更高的可靠性



技術規格：



產品系列: 以太幣                                     桿端尺寸:HS.50

型材寬度:63.5毫米                                   驅動軸類型:螺桿

最大行程長度:1200毫米，47.2英寸            最大運行速度:1.3米/秒，51.1 英寸                                                              /秒

最大加速度: 15米/秒2，590英寸/秒2         最大推力:9300牛頓，2091磅

重復性:    土：0.03 (電機直列)

                     0.05 (電機并聯)

                    mm，土: 0.001 (電機直列)

                  / 0.002 (電機并聯) inch

防護等級:IP54/IP65 (可選)

耐腐蝕性包括:是 (不銹鋼/鋁部件外）         滿足的規格:ROHS ATEX 2 IIG C                                                                               IICT4(選)

工作溫度:-10°至+70°C，+14°... +158°





ETH050系列"高力"電動缸是滾珠絲杠驅動的桿式線性執行器，提供最低的總擁有成本(TCO)，可在所有工業應用中實現可靠定位。與其他基于流體動力的氣缸相比，這些電動氣缸增加了可編程性、閉環控制選項，以及高推力、高耐用性和較長的使用壽命。ETH電動缸等機電系統具有高功率密度和長使用壽命，可最大限度地降低初始和維護成本，從而提供經濟的解決方案。ETH050 電動缸的尺寸和固定件符合IS0 15552-12標準，提供高達 9300 N 的推力和高達1200 mm 的行程長度。標準的中央潤滑口有助于最大限度地降低維護成本和機器停機時間。系列桿端關節軸承配置和安裝選項可靈活地將這些電動缸集成到大多數客戶應用中。傳感器和電纜直接浸入ETH型材的凹槽中，確保表面光滑，便于清潔和安全處理。派克提供完整的驅動系統，包括用于工業應用和ATEX環境的電機和驅動器



市場:

工廠自動化·機床

包裝機械

食品和飲料·醫療

制藥·其他生命科學·娛樂自動化

其他工業·雜項制造·雜項加工

化學工業

能源



特點/優點:

·精確可靠的控制- 可編程閉環機電系統

無與倫比的功率密度 一小框架尺寸

的高力·降低更換成本 一 使用壽命長·降低維護成本

得益于氣缸法蘭中的潤滑通道，減少噪音排放

·減少設計工作量一符合氣動ISO 法蘭 (標準 DIN

0 15552)

環境選項 -IP54(標準) /IP65·爆炸性氣體境中設備組1第2類的可選ATEX 認證，優化設計，操作安全，清潔簡單



·電纜可以隱藏在型材

中，降低復雜性 一全部來自一個來源:派克提供完整的傳動系統-驅動/控制器，電機和齒輪箱，以匹配

電動缸

應用:

"通用機械制造

·物料搬運和進料系統

廠內汽車

·用于裝載機床

的執行器·運輸和進料部件

"木材和塑料加工行業

線性搬運

石化精煉和運輸

涂裝

印刷業

釀酒)

測試設備和實驗室應用

閥門和翻板驅動·材料成型



·自動化裝配過程

技術規格:·螺釘導程:

5、10 和20 mm (提供高力或高速選項)·高機械效率-高達 90%·直列或并聯電機安裝(齒形帶驅動)·多種桿端選項-包括線性桿導向模塊 (用于額外的側向負載支



帶有集成力傳感器的附件有助于精確

分配甚至控制力·提供多種安裝選項和多種附件，以滿足各種應用需求
