Jahns 離心式柱塞馬達HMF系列，峰值壓力高達 420 bar



品牌介紹：

自1928年以來，Jahns Regulatoren公司一直是Dapp/Sauerwein家族擁有的家族有限責任公司。從那時起，該公司生產用于壓力機和劃船機的軸向柱塞泵，以及水輪機調節器。



1970年，開始生產低速徑向活塞發動機。它們用于驅動重型機械、鍛造機械手、橡膠注射機和工廠建設。當時，生產轉向數控機床，以便能夠緩沖不斷增加的工資成本。今天，數控機床用于小批量生產。



1986年，開始從液壓和驅動技術領域購買商品。與客戶一起推動產品開發。舉個例子，這里只提電流和音量分頻器的程序，今天可以說幾乎完成了。全球客戶包括幾乎所有知名的液壓專家。



液壓馬達

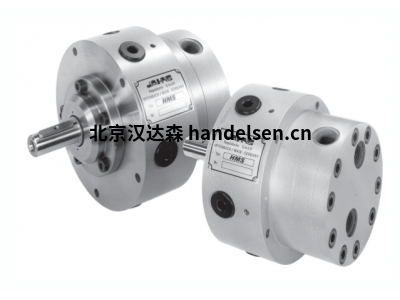

離心式柱塞馬達HMF

7 種排量體積在 55 到 39，4 cm300/rev 之間，有 3 種尺寸可供選擇。連續壓力 250 bar，峰值壓力高達 420 bar。



電機可配備多花鍵軸、圓柱形或錐形羽毛軸、多楔空心軸、閥塊和各種速度測量裝置。



HMF 系列取代了 HMA、HMB 和 HMC 系列。



型號：



HMC - 4546 - V C - J30/1 - TW

HMF - 1020 - V A - J20/1 - TW

HMF - 1524 - V A - J20/1 - TW

HMF - 2047 - V A - J20/1 - TW

HMF - 2576 - V A - J20/1 - TW

HMF - 3012 - V A - J20/1 - TW

HMF - 3520 - V A - J20/1 - TW

HMF - 4033 - V A - J30/1 - TW



HMS徑向柱塞電機



作為標準配置，8 臺電機有 4 種尺寸可供選擇，排量在 18 至 147 cm3/rev 之間。



所有電機均配有羽毛軸或多楔空心軸、各種速度測量裝置、液壓釋放多盤制動器和用于方向控制閥 NG6 或 NG10 的連接板。



型號：



HMs 2

HMs 4

HMs 7

HMs 9

HMs 11

HMs 15

HMs 18

HMs 21



徑向活塞電機 HMT

HMT系列是HMF電機系列的高速版本，取代了之前的HMD系列。



7 種排量體積在 55 到 39，4 cm300/rev 之間，有 3 種尺寸可供選擇。連續壓力 250 bar，峰值壓力高達 420 bar。



電機可配備多花鍵軸、圓柱形或錐形羽毛軸、多楔空心軸、閥塊和各種速度測量裝置。



類型；



HMT - 1524 - V A - J21/1 - TW

HMT - 2047 - V A - J21/1 - TW

HMT - 2576 - V A - J30/1 - TW

HMT - 3012 - V A - J30/1 - TW

HMT - 3518 - V A - J30/1 - TW

HMT - 4033 - V A - J40/1 - TW





徑向活塞發動機HMV

HMV 系列有兩種尺寸，具有 11 種不同的恒定吞咽量，每轉 241 cm³ 至 1，222 cm³。



該系列的連續壓力范圍高達 400 bar，峰值壓力范圍高達 450 bar。





徑向柱塞電機 HMW

作為標準配置，可提供 18 種尺寸的 6 臺電機，排量在 188 至 6，300cm3/rev 之間。



電機可配備多花鍵軸、羽毛鍵軸或多楔空心軸、非接觸式速度測量裝置、液壓釋放多盤制動器和帶集成泄壓閥和吸入閥的接線端子。



210 至 280 bar 的連續工作壓力取決于速度。



類型：



HMw 26

HMw 33

HMw 42

HMw 52

HMw 65

HMw 75

HMw 100

HMw 130

HMw 160

HMw 200

HMw 260

HMw 290

HMw 320

HMw 400

HMw 520

HMw 640

HMw 760

HMw 900



徑向活塞馬達HMZ

HMZ 系列的徑向柱塞電機具有柔軟的無級變速功能，有兩種尺寸可供選擇。最小吞咽量和最大吞咽量之間的比率在 1：2 和 1：4 之間。



99/25 和 493/247 cm3/rev 之間的 250 種排量體積有四種尺寸可供選擇。連續壓力 420 bar，峰值壓力高達 <> bar。





葉片電機 MD4 / MDS2

葉片電機有兩種版本

MD4 固定排量電機有 4 種尺寸，排量在 51.6 至 2，496 cm3/rev 之間。



MDS3 2 級可切換葉片電機有 3 種尺寸，排量在 51.6 至 2，496 cm3/rev 之間。



這些電機的特殊優勢在于其緊湊的設計（更小的外徑，更短的總長度）和通過連續空心軸輸出以及這種空心軸的多功能性。



對于不再可用的尺寸 6，可提供具有相同安裝尺寸的尺寸 5.5 版本。



型號；

MD 4-63/4

MD 4-80/4

MD 4-100/4

MD 4-200/5

MD 4-250/5

MD 4-315/5

MD 4-360/5

MD 4-450/5

MD 4-630/5 S

MD 4-630/5,5

MD 4-815/5,5

MD 4-1000/5,5

MD 4-1600/5,5

MD 4-1800/5,5

MD 4-2500/5,5 S



擺線電機 EPX

7 系列行星電機，排量為 8 至 800 cm3/rev。



2 孔和 4 孔 SAE 法蘭，可與這些電機常用的所有輸出軸一起使用。所有發動機均提供帶下降制動閥、轉換閥和減震閥的標準氣門安裝座。





液壓馬達

輪轂電機 GK3

由帶或不帶駐車制動器的牽引齒輪箱和液壓馬達組成。允許的高徑向載荷。在 GKR 系列中，發動機和變速箱安裝在一個外殼中。
