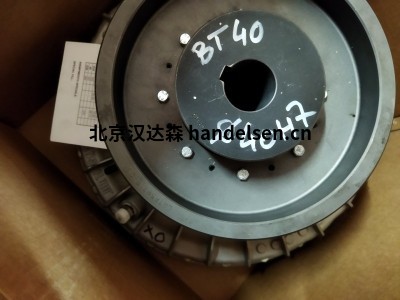

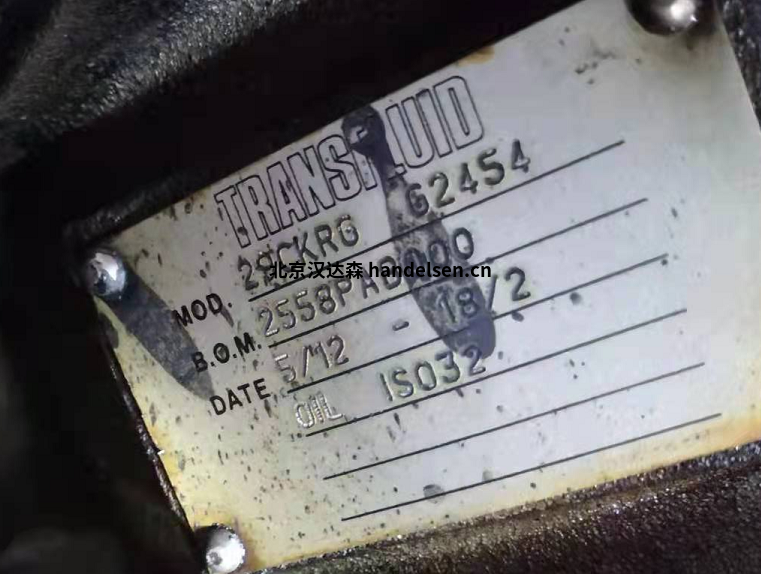

Transfluid 盤式制動器和偶合器配套使用
1. 工作原理
TF塊式/盤式制動器是被動釋放式,即當推動器斷電時,產生制動力。
制動力由彈簧產生,推桿系統將制動力通過制動襯墊傳遞給制動輪。
2. 技術性能
鋼制焊接框架符合DIN 15435標準(塊式制動器);鋼制鍍鋅框架(盤式制動器)。
環氧樹脂涂裝(雙層),最終涂層顏色符合RAL3000。
磷化錳鋼銷(塊式制動器);不銹鋼銷(盤式制動器)。
自潤滑襯套和不銹鋼銷。
無石棉制動襯墊與輕合金制動瓦塊采用卡裝式(塊式制動器);
無石棉制動襯墊采用插裝式(盤式制動器),更換方便。
摩擦系數μ=0.42。
制動力矩顯示。
保護等級IP56。
3. 可選件(按要求提供)
磨損自動補償裝置。
最大磨損調整指示器,安裝于推桿上。
開閘指示器,既可安裝在推動器上,也可安裝在彈簧組上(須指定)。
可調延時閥。
手動開閘桿。
保護等級IP65。
制動輪加寬50%(塊式制動器)。
不銹鋼銷取代磷化銷(塊式制動器)。(AISI 304)
4. 推動器類型
TRANSFLUID電力液壓式(標準配置)。
按要求提供:
EMG ELTMA電力液壓式
EMG ELDRO電力液壓式
氣動式
防爆認證
5. 制動器選型數據
應用類型。
每小時制動次數。
所需電壓(標準230/400V-50Hz)。
供應氣壓(用于氣動式推動器)。
所需可選件。
制動輪直徑和寬度(塊式制動器)。
制動盤直徑(盤式制動器),標準厚度30mm。
6. 推動器的縮寫
TF:TRANSFLUID電力液壓式推動器。
Ed:ELRDO電力液壓式推動器。
Eb:ELTMA電力液壓式推動器。
7. 塊式/盤式制動器的縮寫
FCA:開閘指示。
FCU:最大磨損指示。
LSM:手動釋放推桿。
SV:可調延時閥。
RG:磨損自動補償裝置。
僅用于塊式制動器:
L:加大制動輪(比標準型加大50%)。
INOX:不銹鋼銷(AISI 304)。
DX:右手操作。
SX:左手操作。
8. 應用
提升工作制動器。
輸送工作制動器。
緊急制動器。
安全制動器。
9. 快速選型表
表A)塊式制動器。
表B)盤式制動器。
