德國Warex蝶閥DKZ103系列用于溫度超過 200°C 的熱氣體

WAREX 閥門自 50 多年以來一直是可靠和合理襟翼的范例。世界范圍內的 WAREX 閥門在最不同的工藝布置中使用無問題且成功，并已發展成為無可爭議的質量理念。



多年來，無論是在化學、食品還是制藥行業，加工設備以及容器制造 WAREX 閥門也證明了自己在更惡劣的操作條件和有問題的應用案例中表現出色。



WAREX Valve主要有閥門，以蝶閥和球閥為主，應用于化學、食品、制藥行業。



基本信息：

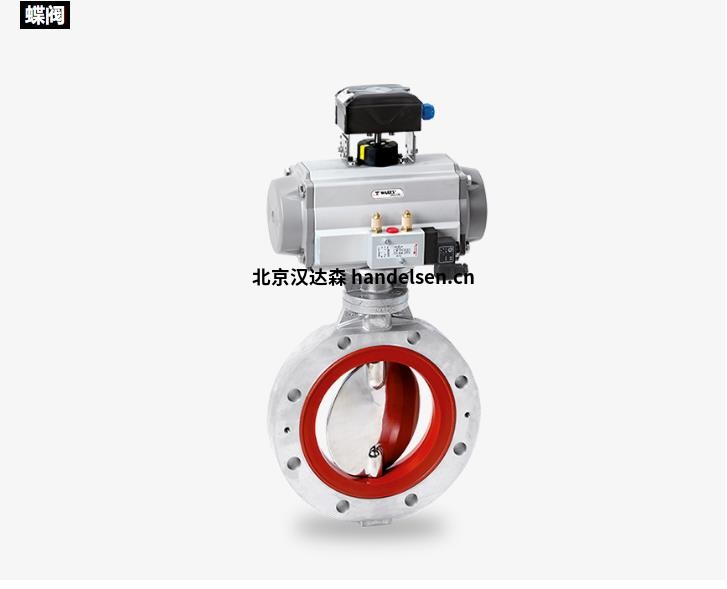

蝶閥 DKZ 103

103系列是符合DIN EN 1092標準的密封密封法蘭法蘭閥，閥門絕對氣密，符合DIN EN 12266泄漏率A。外殼是一體式的，密封套有兩種設計——可更換或固定硫化。截止閥適用于固體、液體和氣體介質，溫度范圍為 – 40 至 + 200°C。 該系列也可用作節流閥（金屬密封閉合），用于溫度超過 200°C 的熱氣體。



特征：

免維護設計

阿格利自給自足住房

位于中央的閥盤設計用于促進良好的流量，具有特殊的軸連接，

可在兩個流動方向上提供絕對密封

具有橫向重疊的密封件和額外的密封邊緣可在法蘭之間提供

完美的密封，無需任何額外的法蘭密封件

也可提供防爆版本，用于 0/20 區的應用，包括 EC 型式檢驗

軸端和電樞頭設計用于各種驅動器。

符合 DIN/ISO 5211 標準的接口



材料：

外殼

硅鋁（鋁），鋼，不銹鋼

閥盤

鋼，不銹鋼，層壓，研磨和拋光

套筒 丁腈橡膠、海帕隆、三元乙丙橡膠、FPM、硅膠等

軸 不銹鋼 1.4571 + 1.4057 + 1.4542

軸承襯套

MS、聚四氟乙烯、青銅、聚醚醚內

蝶閥基本元件

，帶自由軸，用于按照 DIN 或 ANSI 標準安裝在法蘭之間。



DKZ 103

技術規格：

公稱寬度范圍：DN 50 – DN 1200

工作溫度：– 40°C 至 + 200°C

壓差：高達 16 bar

套筒：可更換或固定硫化



酯 O 形圈 丁腈橡膠、FPM



DKZ 103 R：蝶閥，帶棘輪手柄。



公稱寬度范圍：DN 50 – DN 600

工作溫度：– 40°C 至 + 200°C

壓差：高達 10 bar

套筒：可更換或固定硫化
