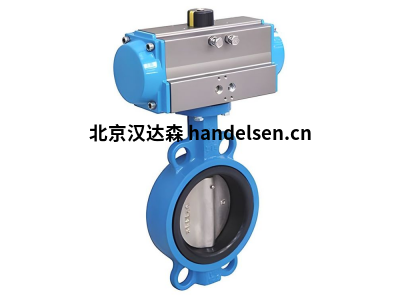

EFFEBI蝶閥THESIS A402參數介紹

王新宇 QQ：2668476640   手機：13390167995 電話：010-64714988-216 傳真：010-64714988-668 郵件：tk8@handelsen.cn

Effebi是意大利球閥及控制器品牌，成立于1901年。成立之初，EFFEBI便有滿足現代顧客生產需求的明確目標。用清晰準確的市場發展思路以及結合自己產品本身特點創造出現在的EFFEBI球閥及相關產品。在這些年來，EFFEBI球閥進一步在一些工業和管道領域范圍影響，建設一個負責和積極進取的團隊，來讓專業人士認可，我們客戶滿意。產品均通過ISO 9001:2000質量體系的認證。



主要產品：EFFEBI蝶閥、EFFEBI球閥、EFFEBI氣體閥、EFFEBI控制閥





THESIS A402特征參數：

一般規格:BS EN 593-(BS5155)-MSSSP67-API609

·直徑:DN350-DN600.

與法蘭連接 UNI EN 1092:DN2501 PN10 DN350-DN600

·工作壓力:PN10DN350-DN600(用于流體)PN10DN350-DN500(用于非危險氣體)PN6高達DN600(非危險氣體)PN10*高至DN350(用于有

毒氣體，爆炸物，燃料)

·帶密封座的溫度限制:EPDM-20℃/+110℃ 流體.NBR -20℃/+80℃(CON 90℃)流體。NBR -20℃/+60℃ 氣體

·面對面尺寸符合:UNIEN 558(基本系列20)-ISO5752-MSS SP67-API609-DIN3202/3-K1。

·壓力測試:APISTD 598

·頂部法蘭:鉆孔ISO5211。

·操作裝置:齒輪DN350-DN600。

·經過500毫巴真空測試。

·聚氨酯涂料。

·GGG40中的鍍鎳盤僅適用于水(必須檢查工作條件)



原理：

由一個圓盤形的蝶板作為啟閉件，與閥桿連接，并在閥體內隨著閥桿繞其自身的軸線旋轉，來實現對管路的啟閉和調節。蝶板在關閉位置旋轉90°時閥門處于全開狀態，此時蝶板的厚度是介質流通的唯一阻力，阻力非常小。另外，改變蝶板的角度可以用來調節介質流量。蝶閥一般安裝于管道的直徑方向，可以任意位置安裝。



蝶閥的結構原理非常適合制作大口徑閥門，應用于石油、煤氣、化工、水處理等一般工業上。蝶閥在使用中最常見的故障是，蝶閥的密封面橡膠在長時間持續的使用過程中，受到腐蝕、磨損而產生撕裂、老化甚至脫落現象，導致閥門出現卡澀不能正常關閉，影響閥門的密封性能。為解決這一問題，蝶閥的結構不斷被優化。







EFFEBI型號：

EFFEBI蝶閥THESISA407

EFFEBI蝶閥THESISA506

EFFEBI蝶閥THESISA221

EFFEBI蝶閥THESISA426

EFFEBI蝶閥THESISA427

EFFEBI蝶閥THESIS A526

EFFEBI蝶閥THESIS A402
EFFEBI蝶閥THESIS A402參數介紹
