Teadit 金屬纏繞墊片 墊圈 工業密封 型號913/ 913M/ 913M-CMP
Teadit®金屬纏繞墊片型號
Teadit 913、
Teadit 913M、
Teadit 913M-CMP、
Teadit 913-RJ、
Teadit 913M-RJ、
Teadit 913M-XHR型

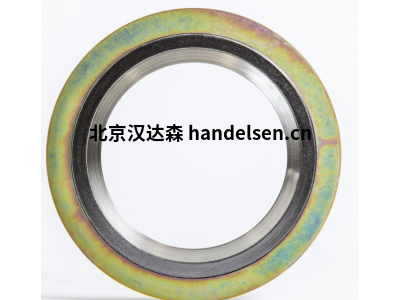

1 Teadit 913
這種墊圈的結構是一個帶有外部定心環的圓形金屬繞組。密封元件
由特定金屬和軟密封材料的交替層制成。標準管道尺寸墊圈
根據ASME B16.20制造（另見913M型）。這些墊圈用于各種各樣的應用中

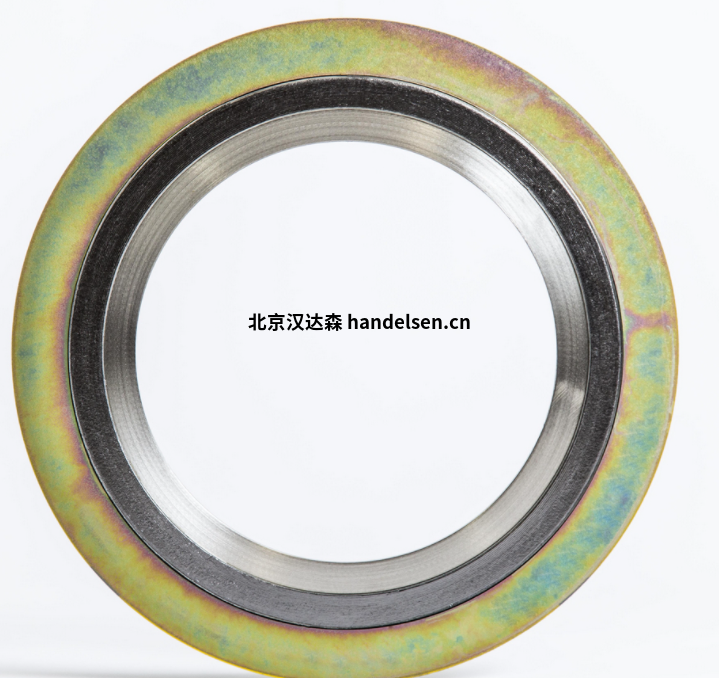

Teadit®913M型
Teadit®913M型是一種標準913型螺旋纏繞墊圈，包括一個內環。這個
內環的目的是填充法蘭之間的空間，避免介質中的湍流
流動或作為防止腐蝕或侵蝕的保護。它也被顯著地用作壓縮限制。
帶有聚四氟乙烯填料的墊圈有向內彎曲的趨勢，因此需要使用內環
符合ASME B16.20標準。內環也需要帶柔性ASME標準螺旋纏繞墊圈
石墨填料，除非買方另有規定。某些尺寸的壓力等級需要內環
無論填充材料

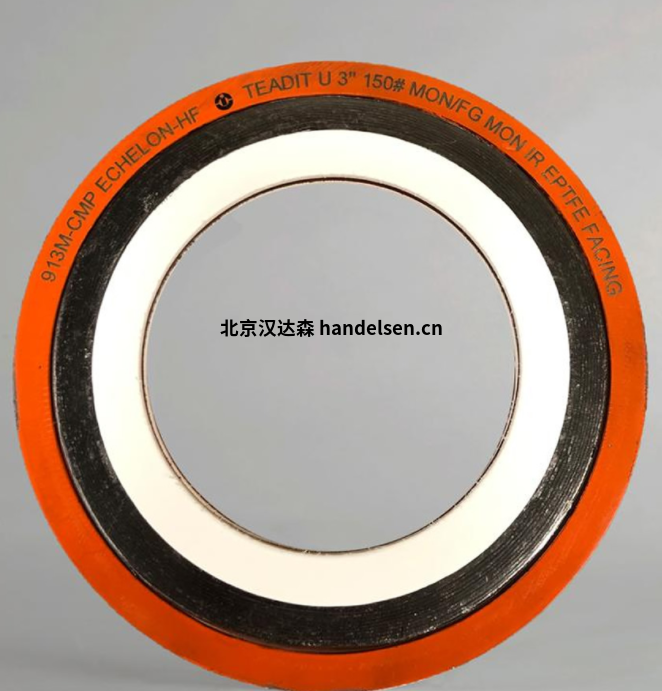

Teadit®913M-CMP型帶Camprofile內環的螺旋傷口
對于需要考慮縫隙腐蝕的特定應用，Teadit®913M-CMP是一個絕佳的選擇。此設計基于
采用ASME B16.20螺旋纏繞，但帶有camprofiled Monel®內環。內環的尺寸甚至可以與孔的尺寸相匹配。
可以選擇FG和ePTFE作為填料/飾面材料。典型應用是HF服務
4.Teadit® Style 913-RJ, 913M-RJ
913-RJ是一種特殊尺寸的螺旋纏繞，設計用于環形接頭法蘭中的維護項目，當環形接頭
墊圈可能不再實用。它們不適用于原始設計。外圈橋接環槽，放置
凹槽ID和法蘭孔之間的繞組（如果913M-RJ型，則為內環）。Teadit®提供“典型”
這些物品的尺寸。但是，用戶必須確保繞組（以及內環（如果適用））不會
突出到法蘭孔中，這可能會有所不同。管道中需要適當?shù)倪\(yùn)動來壓縮螺旋傷口。
請聯系Teadit®技術部門尋求幫助。
5.Teadit®913M型-XHR
XHR配置是為極端耐熱性而設計的。額定溫度為1500°F，甚至超過1500°F
張曼麗
QQ：3541447690
手機：18500768072
電話：010-64714988-195
傳真：010-84786709-667
郵件：sales95@handelsen.cn |
 |
 |
獨特的繞組填料設計提供了優越的密封特性，其中柔性石墨的氧化是可能的。
云母被用作O.D.和I.D.包裝中的抗氧化屏障，允許使用高級氧化
柔性石墨的耐密等級。這種配置也可以用于安裝標準法蘭墊圈
作為特殊尺寸的零件。
