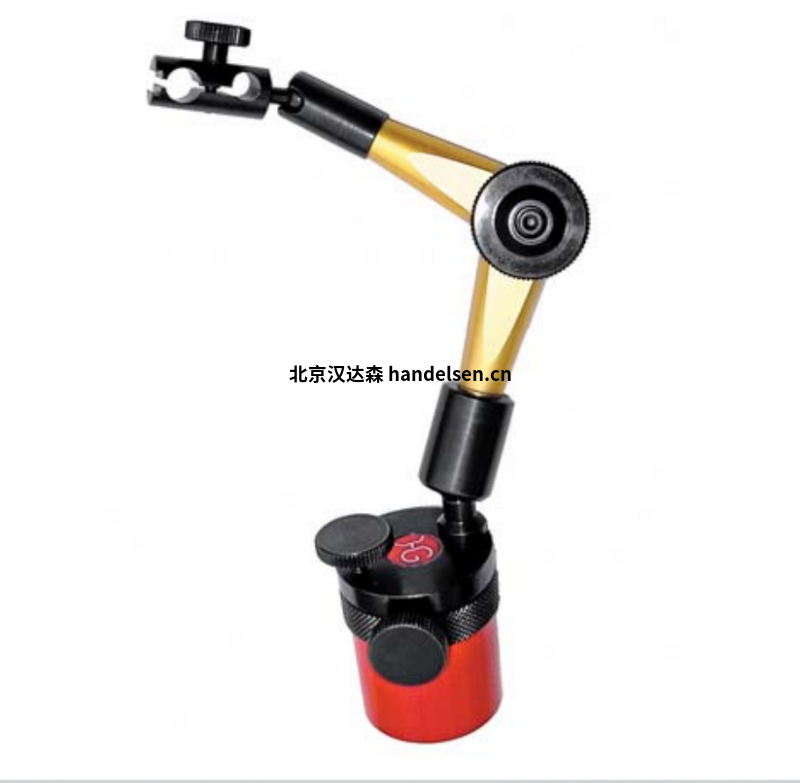

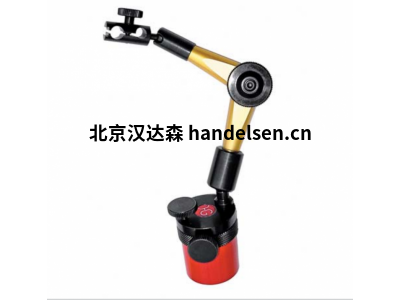

HG 液壓測量臺尺寸220





通過擰緊星形手柄來夾緊接頭。因此，三腳架內部觸發了一個復雜的液壓系統，以最大的剛度夾緊每個接頭。三腳架中的巨大油壓保證了最佳的測量結果和絕對平穩的夾緊過程。由于密封表面的最佳表面質量和最高質量的工藝，如果操作得當，三腳架通?？蓪崿F(xiàn)超過一代的使用壽命。







2、HG 液壓測量臺尺寸220技術數據



液壓測量支架大小220(工作半徑220mm)



鎖模力產生：液壓







物料：陽極氧化鋁拋光易切削鋼，塑料星形旋鈕







球關節臂：M6內螺紋







球關節腳：M8內螺紋







保持力：7KG







保持電源安全相關應用：5KG







L1：88mm







L2：132mm







半徑：220 mm







標準磁鐵（LxWxH）60x50x55 mm







粘合力標準磁鐵：800 N可切換







測量臺：直徑8mm H7和燕尾













3、HG 液壓測量臺220配置



根據下面配件，可以確認產品貨號



108399 三腳架



108400 三腳架+測量喙，微調



108420 三腳架磁力表座+測量喙，微調











4、HG 液壓測量臺型號



HG 液壓測量臺尺寸150 Mini



HG 液壓測量臺尺寸220



HG 液壓測量臺尺寸260



HG 液壓測量臺尺寸300



HG 液壓測量臺尺寸400



HG 液壓測量臺尺寸550
