Sikla浮動軸承 LC-HV200法蘭寬度100-180mm

用于單臂懸臂安裝在墻壁、地板、天花板和承載系統 100、120 上的現成元件，或用于構建具有適當連接部件的桁架。

部件

根據要求，推薦不同類型的安裝：

使用 4 個重型錨固件 M12 固定到結構上。

使用 5P M12 S 安裝套件對鋼梁（法蘭寬度 100 - 180 mm）進行強制鎖定連接。

技術規格

TKO F 100/160-800 800 280x280x12 M12

TKO F 100/160-1200 1200 280x280x12 M12

執行：

底板焊接到支架型材 F 100/160

材料：

盤子：鋼，HCP

光束輪廓：鋼，HCP

批準/符合性

CE 標志（www.sikla.de/downloads 上的性能聲明）

TKO F 100/160-800 18.5 1 113097

TKO F 100/160-1200  24.5 1 113420

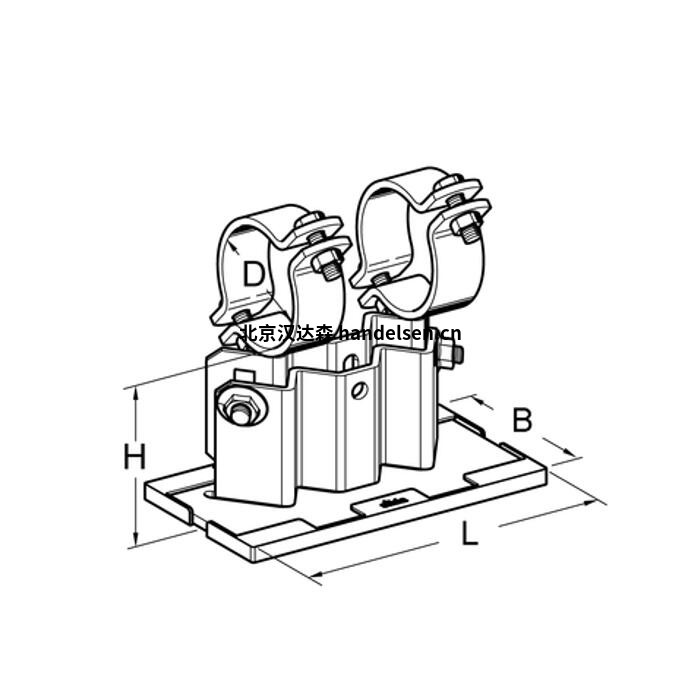

Sikla Simotec-浮動軸承 LC - HV

高度可調的浮動軸承，用于在合適的表面上支撐滑動管道。在 2.5 毫米的齒形網格中進行高度調節。

當放置在鋼梁上時，建議的最小法蘭寬度為 80 毫米。

供貨范圍

上下部分用螺絲固定在一起，可以調節高度?；逡呀?jīng)安裝在下部。

技術規格

類型

LC - 高壓 90 90 88.5...113.5

LC-HV 150 150 116...168.5

LC-HV 200 200 171...223.5

擰緊扭矩螺釘連接：

DN 15 - 40 40 橋上的螺絲 80

DN 50 - 200 50 橋上的螺絲 80

DN 250 - 300 60 橋上的螺絲 80

方面：

金屬板：長 = 250 毫米 x 寬 = 100 毫米

包括滑板：長 = 256 毫米 x 寬 = 105 毫米

材料：

鈑金件：鋼，HCP

螺絲、螺母：鋼，HCP

滑板：聚酰胺 6.0，玻璃纖維增強，黑色

溫度范圍滑板：-20°C 至 +130°C

介質溫度 t f :-20°C 至 +300°C（如果 t f > 270°C，請移除滑板）



Sikla Simotec-浮動軸承 LR - H 20

浮動軸承作為滑動底座，用于公稱寬度為 DN 15 至 DN 300 的管道，用于連接法蘭寬度為 80 - 300 mm 且法蘭厚度為 20 mm 的鋼梁。

供貨范圍

預裝配浮動軸承組包括：

2 個帶滑動蓋的夾緊鉤

1 個滑動支架

1 個 M10 螺桿 + 相關螺母

部件

將預組裝的張緊鉤夾在托架上并擰緊螺母 (10 Nm)。光束寬度 < 100 mm 時，必須卸下 PA 支架的兩個螺母。管子直接在 PA 支架上滑動，無需橫向引導。如果應用需要在 Y 方向上更大的滑動距離 (> 40 mm) 或使用 > DN 100 的標稱寬度，則建議使用更寬的 100 型滑動墊。

技術規格

類型         法蘭寬度

80/120 80 - 120

140/160 121 - 160

180/220 161-220

240/260 221 - 260

280/300 261 - 300

材料：

張力鉤：鋼，HCP

螺桿、螺母：鋼，HCP

PA滑墊：聚酰胺 6.0，30% 玻璃纖維增強，黑色

溫度范圍：-20 至 +130° C（在 PA 支撐處）
