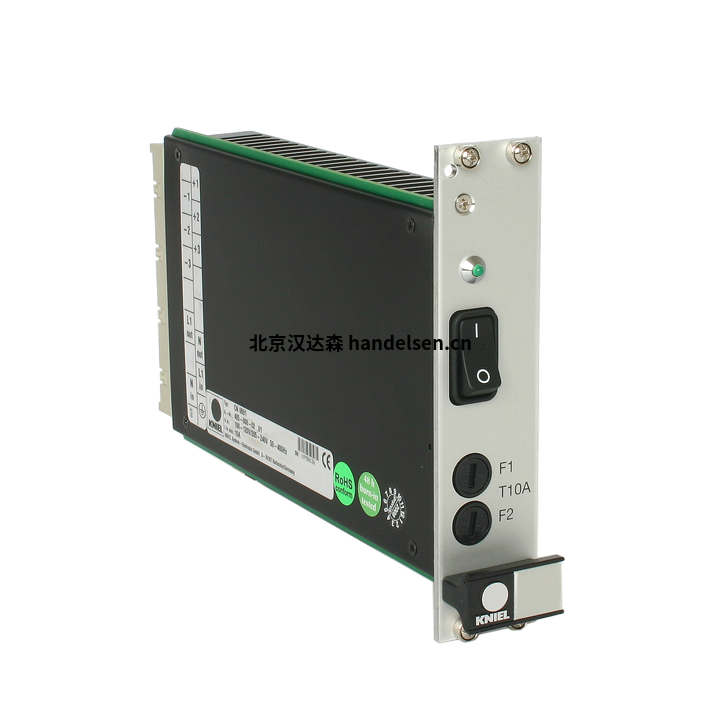

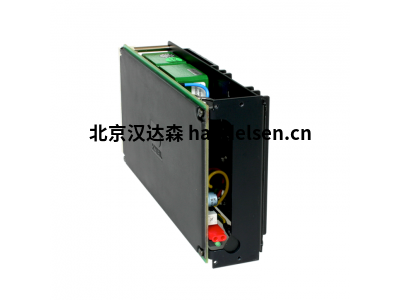

Kniel低排放AC/DC轉換器 CAA24.5貨號175-003-02
技術數據
在標稱負載下預熱約15分鐘后的保證值，在機組輸出端測量。
輸出O1
輸出電壓[Vdc]24
調整范圍（±）[V]2
輸出電流標稱[A]5
電流限制[A]6
特征曲線法。
諧振調節的功能、類型
效率[%]≥86
電壓偏差
負載變化0…100%（靜態）[mV]≤10
電源電壓變化Vin最小Vin最大[mV]≤5
殘余紋波（100Hz）[mVpp]<4
工作頻率紋波（50-190kHz）[mVpp]<6
超強開關尖峰[mVpp]<10
動態電壓偏差
DIo65…100%Inom[mV]≤90
監管時間
DIo65…100%Inom[μs]≤250
啟動延遲[ms]≤800
過電壓保護輸出
出廠設置（tol.+0.5V）[V]27
跳閘后的殘余電壓[V]0
感測導線操作[V]最大0.25
每條載重線的（載重線補償）
過載保護連續短路保護
溫度系數[ppm/K]200
標稱輸入電壓[Vac]100…115 205…230
工作范圍（自動電源切換）[Vac]±10%≈90…127±10%≈于185…253
頻率[Hz]50…400±10%≈45-440
如果電源發生故障
標稱負載下：緩沖時間tBuff[ms]≥40
最大輸入電流（標稱范圍內）[A]2.5 1.5
起動涌流
機組冷∫i dt；I s]；[A] ≤1.7；≤35 2[A2 p
最壞情況∫i dt；I s]；[A] ≤4.0；≤70 2[A2 p
單元保險絲（初級，內部）[A]T 3.15
工作溫度范圍
（距側壁5mm處測量）*
最大允許外殼/散熱器溫度[oC]+70
儲存溫度范圍[oC]-40…+85
重量接近。[kg]0.9
有關定義、電氣安全、EMC和機械應力能力的信息，請參閱說明。
如果無法在側壁旁邊5mm處測量，則在電源下方5mm處進行測量
