LTN滑環 SC020-12-K40系列 用于高清視頻信號傳輸

LTN滑環的工作原理

滑環是機電組件，允許在固定和旋轉系統之間傳輸電力、信號和數據。頻譜范圍從幾mV或mA到數百A和幾千V。我們的滑環系統可承受惡劣的環境影響，如腐蝕性、含鹽空氣或劇烈振動。LTN滑環系統存在于許多電機中，可確保整個機器系統的可靠功能。

LTN滑環滿足實時現場總線系統無差錯傳輸?shù)乃幸蟆．?dāng)然，我們所有的快速、千兆和 10 Gb 以太網滑環都通過了 TIA-568 和 EN 50173 認證。

我們的組件符合耐用性、靈敏度和反應時間的最高標準，因此是自動化、機器人和所有其他高動態應用的重要組成部分。

此外，我們還提供非接觸式光纖旋轉接頭，用于高數據速率的非接觸式傳輸。

典型應用：

監控系統（如雷達）

醫療技術（例如支撐臂燈）

可再生能源（如風力渦輪機）

射頻技術

數字?jǐn)?shù)據傳輸

信息技術網絡



產品介紹

LTN滑環 SC012

現場總線、快速以太網（通過 100-baseT CAT5e 和 Cat6 認證）、千兆以太網（通過 1000-baseT CAT5e 認證）、HD-SDI（基于標準 SMPTE 292M）、3G-SDI（基于標準 SMPTE 424M）、外徑：最大 12 mm，可進行特殊設計

應用示例：排水檢測、計量系統、機器人、支撐臂燈、監控?cái)z像頭、視頻系統/閉路電視

電氣數據

環數 3 / 6 / 12 最大 17

每環電流 額定電流 1 A



LTN滑環 SC020-同軸電纜

用于高清視頻信號的同軸滑環：基于標準 SMPTE 292M 的 HD-SDI、基于標準 SMPTE 3M的 424G SDI、部分基于 SMPTE ST6的 2081G-SDI，外徑：最大 20 mm，

應用示例：排水檢查，機器人，支撐臂燈，監控?cái)z像頭，視頻系統/閉路電視

規定值為標準值?？筛鶕?jù)要求提供其他配置。

機械數據

轉速 10 轉/分

防護等級 防護等級 51

工作溫度 -20 °C ... +80 °C

電氣連接 環境反射 RG 179 長度 = 1500 mm

外殼材料 纖維增強聚碳酸酯/鋁

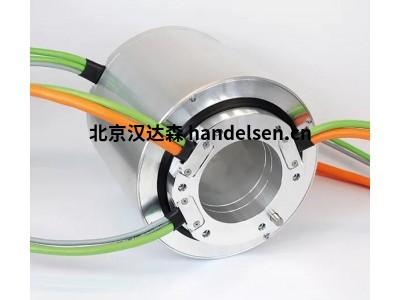

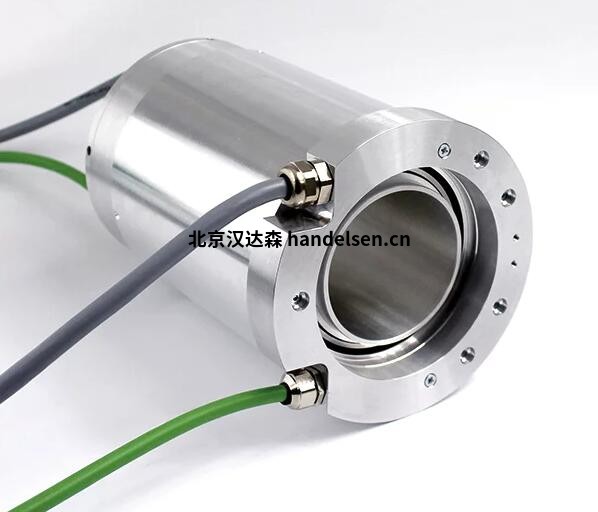

LTN滑環 SC120

現場總線、快速以太網（通過 100-baseT CAT5e 和 Cat6 認證）、可靈活配置的接口、可根據要求提供附件：旋轉變壓器、編碼器、FORJ、介質 旋轉接頭

應用示例：機床、包裝機、

風力渦輪機變槳系統

機械數據

轉速  250rpm

防護等級 IP54 / IP65

工作溫度 -20 °C ... +70 °C

電氣連接 定制（飛線、電纜或連接器）

外殼材料 鋁

長度 L1/L 2 根據要求提供



常用系列

LTN SW020

LTN SC012

LTN SC120

LTN SC168

LTN SC320

LTN SC030

LTN SC040

LTN SC050

LTN SC070

LTN SC080

LTN SC320

LTN SC2X0

LTN RE-21-1-V70

LTN RE-21-1-V32

LTN RE-21-1-A05

LTN RE-15-1-A15

LTN RE-15-1-S102

LTN SC020-24-H06

LTN SC012-12-F02

LTN SC012-12-F01

LTN SC100-04/00-A03

LTN SH085-00/04-SA3

LTN SC200-08/10-I01

LTN SC020-12-K40

LTN SC104-12-A01

LTN SC08502553DC

LTN Servotechnik GmbH是一家位于慕尼黑南部的中型工程公司。我們專注于為全球儀器、機械和設備工程客戶開發、設計和批量生產配件，LTN的耐用產品不僅可以降低成本;它們還可以幫助您節省資源。

我們的工作質量反映了我們對環境的責任感。這也包括對我們的員工和所有合作伙伴的欣賞態度。
