MICRONICS超聲波流量計 管道外徑為22mm-115mm

ULTRAFLO U1000MKII-FM是一款固定式、夾式、管道安裝式超聲波流量計，可為外徑為 22mm-180mm的管道尺寸提供顯著的安裝節省和非侵入式干式維修優勢。

主要特點和優點：

更大的管道范圍2種選項，完全可調，外徑為 22mm-115mm 和 125mm – 180mm （6”）

新增功能： 可選 Modbus RTU 從站、RS485串行和 M-Bus 通信

新增：互相關流量測量系統

新：1Mhz傳感器可穿過不良/舊的厚壁管道和較大的管道

新增功能：水/乙二醇選項

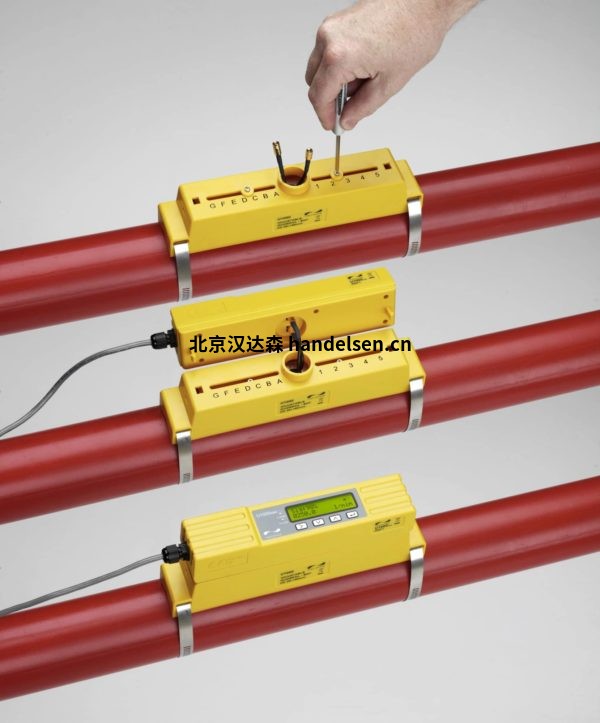

安裝簡單：連接電源并輸入管道內徑，調整傳感器并夾緊管道，無需專業技能或工具

一種非侵入式外夾式替代傳統在線儀表安裝，加上干式維護，提供最短的停機時間和最大的可用性。

帶背光的 LCD – 安裝和服務信息。

集成脈沖和可選的4-20mA輸出 - aM&T&BEM與Modbus兼容。

測量技術：用于流量測量的Utrasonic，互相關運輸時間方法。

量程比：100：1

精度：流量讀數的 ±1% – 3%，>0.3 米/秒（>1 英尺/秒）。

流速范圍：0.1米/秒 – 10 米/秒（0.3 英尺/秒 – 32 英尺/秒），

管道范圍：提供2種選擇，外徑22毫米-115毫米和125毫米-180毫米。注意 管道尺寸取決于管道材料和內徑。

管道材料：鋼、不銹鋼、塑料和銅

水溫度范圍：0°C – 85°C （32°F – 185°F）。

脈沖輸出：脈沖或頻率。用于體積流量和警報的脈沖。流量的頻率。脈沖輸出可配置為信號丟失或低流量報警。光電隔離 MOSFET 無電壓觸點 [常開/常閉]。

4-20mA輸出：可選4-20mA流量比例輸出。分辨率為滿量程的0.1%。最大負載 620Ω。

Modbus 通信：管道安裝：- 可選 Modbus RTU 從站，RS485 串行鏈路硬件層。連接電纜 1M.

M-Bus 通信：可選 M-Bus

外部電源：12V-24V ±10% AC/DC，7 瓦。可選插頭 12V 電源

電子外殼：IP54。

輸入/輸出電纜：5m x 6芯，用于電源輸入，4-20mA和脈沖輸出。

尺寸：250 毫米 x 48 毫米 x 90 毫米 [10“ x 2” x 4“] {電子 + 導軌）

MICRONICS新型便攜式外夾式流量計

我們的便攜式流動解決方案是超聲波、夾緊式和非侵入式，適用于封閉管道應用。這意味著在安裝便攜式流量計時不會中斷過程，也不會停機。Portaflow系列簡化了液體流量的非侵入式測量。

Portaflow為用戶提供快速準確的流量測量。憑借其易于遵循的菜單和簡單的設置結果，可以在打開箱子后的幾分鐘內實現！

應用/用途：HVAC和流量系統調查，檢查系統儀表，泵驗證，鍋爐測試，泄漏檢測，過濾器尺寸，超純水測量，重油計量，冷凝水測量，平衡系統，原位清潔評估，消防系統測試，液壓系統測試

產品特點

新增功能用于流量測量的超聲波、互相關傳輸時間法。

流量范圍 – 0.1 米/秒至 20 米/秒雙向

顯示 – 64 x 240 像素圖形顯示

通過 16 鍵控制面板進行設置

現在提供“A”和“B”傳感器選項

安裝在導軌中的“A”型傳感器：– 13mm OD 至 115mm OD 管道

安裝在導軌中的“B”型傳感器：– 50mm OD 至 2000mm OD 管道。

電池或電源操作

可充電鎳氫電池

電池壽命 – 14 小時（2.5 小時充電時間），具體取決于負載

電源 – 110 – 240VAC +/-10% 通過 PSU 供電

4種用戶可選語言，包括英語，德語，法語和西班牙語

管道內徑精度 > 75mm – 流量讀數的 ±0.5% 至 ±2%，流量>0.2m/s

管道內徑精度 13-75mm – 流量讀數的 ±3%，流量 >0.2m/s

CE認證
