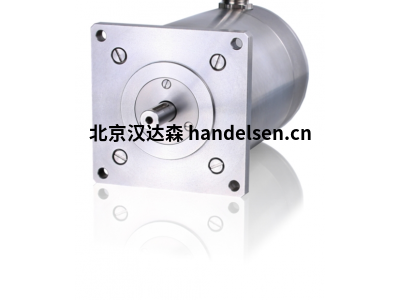

德國phytron ZSS 步進電機，適用于具有擴展溫度范圍的應用



ZSS 步進電機，高精度步進電機。幾何形狀和磁化經過優化，運行平穩



Phytron ZSS 步進電機 （19 - 56 mm） 提供高精度和平穩運行。ZSS 電機具有多達 102.400 個平易近人的位置（200 步電機，以微步進模式驅動，具有 1/512 步進分辨率和編碼器），為您的應用提供高精度定位功能。基于其幾何形狀，ZSS系列具有平穩的低共振運行性能。受益于低噪聲產生、典型的平穩運行和由此產生的最佳結果，特別是對于光學高精度應用。



ZSS 步進電機

適用于具有擴展溫度范圍的應用



經過驗證的兩相混合步進電機系列ZSS將最高精度與平穩運行的特性相結合?？蛇_(dá)102.400



位置（200步進電機，以微步進模式驅動，具有1/512步進重新解決方案和編碼器）ZSS電機為您的應用程序提供最高精度的定位功能。



ZSS系列與標準MARKET電機的不同之處在于，環境溫度范圍從-30°C擴展到+80°C。



因此，電機最適合在不同領域的苛刻應用，應用程序。



非常適合您的應用：

•帶齒輪



-GPL低齒隙行星齒輪-PLG行星齒輪-HD諧波傳動齒輪-GSR蝸輪



•帶電機制動器-24 VDC電源的永磁制動器電壓



•帶編碼器-標準分辨率500行-3通道光學增量編碼器





擴展的溫度范圍



ZSS步進電機不僅具有非常平衡的，平穩低共振運行性能，最大限度定位精度，但也具有-30至+80°C的擴展環境溫度范圍。擴展階段的多樣性，憑借多種選擇和高水平的垂直整合。



Phytron，ZSS是定制應用的理想基礎。Ge-ars、制動器、編碼器、軸或法蘭調整或特殊的Windings-ZSS為高效定制提供了最佳基礎



技術細節

用于單極或雙極控制模式的兩相混合步進電機

保持扭矩從 3.8 到 700 mNm

尺寸 ZSS 19 至 56 mm

每種尺寸最多 3 種電機類型和 3 個標準繞組

標準步數/轉：200，步距角：1.8°

根據電機尺寸的特殊步數

最低防護模式：IP40

允許環境溫度：-30 °C 至 +80 °C

可選：齒輪、電機制動器、編碼器、第二軸、散熱器、聯軸器等。





市場：

醫學和實驗室技術

4D超聲波掃描儀

光學和測量技術

光學測量系統

射電望遠鏡、天線技術





可用型號

尺寸、步數、繞組：參見數據手冊中的表格

自由線端或保護蓋，散熱器，第二軸

齒輪、電機制動器、編碼器



型號：

步進電機

ZSS 19

ZSS 20

ZSS 25

ZSS 26

ZSS 28

ZSS 32

ZSS 33

ZSS 41

ZSS 42

ZSS 43

ZSS 52

ZSS 56

ZSS 57
