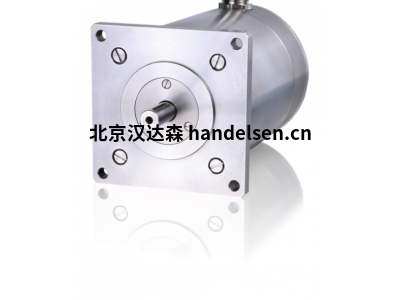

Phytron VSS和VSH步進電機 適用于超高真空的應用



優勢：在極端條件下運行的解決方案

Phytron的VSS / VSH步進電機是30多年空間技術經驗的結晶。專門設計的兩相混合式步進電機可用于多達 10 個真空環境-11hPa。它們最適合特殊環境，例如深高溫或極端輻射強度。





技術細節

用于在真空或空間中運行或用于成軌應用的步進電機

高沖擊和振動載荷

真空度高達 10-11hPa

溫度范圍取決于應用

抗輻射性高達 106焦/千克

保持扭矩從 3.4 mNm 到 13 Nm

直徑 19 至 125 mm

每轉全步長：200 （1.8°）

排氣孔以避免滯留氣體袋



自選：

VGPL 行星/諧波驅動齒輪

熱元件類型 KTC/Pt100 電阻傳感器

解析 器

雙軸

等。



定制結構：

在惡劣環境中運行，兼容潔凈室，帶主軸的電機

集成電機齒輪類型，可減輕重量和抗振性 - 鈦合金外殼或空間應用

減少磁發射





市場

質譜儀

電子顯微鏡

鍍膜和濺射

航空 航天

高能物理

粒子加速器

深鉆技術



VSS和VSH步進電機 適用于超高真空的應用，用于真空中的電機不僅應承受真空（無空氣爆裂）夾雜物），不得污染真空也可以。通過選擇合適的材料和優化的調理工藝。Phytron VSS/VSH步進電機是理想的，適合在真空中使用。通過多年的特殊材料經驗，在太空中的應用，我們將重點放在具有最小分子脫氣和耐熱性高。這是先決條件

在科學和醫學領域獲得高真空質量和真實的測量結果應用。



因此，對于真空中的精確定位，步進電機特別適合，因?yàn)榧词箾](méi)有敏感的反饋提供者。因此可以使用Phytron VSS/VSH步進電機特別是具有挑戰性的環境條件（輻射、低溫和即使在空間中也經過修改的設計）。由于步進電機不產生保持位置時的抖動效應，這技術是精確對準的理想選擇光學儀器、鏡子、天線或樣品，例如在高分辨率顯微鏡中，粒子加速器或分子分析設備。





兩相步進電機

•保持扭矩為3.4 mNm至13 Nm

•直徑19至125 mm

•步驟數量200（標準）

•1.8°時步進精度為5%

•工作電壓（功率級）

尺寸19至57:70 VDC

尺寸80至126：120 VDC

•排氣孔，以避免

截留的氣體

選項

•VGPL精密行星齒輪或

諧波傳動齒輪

•熱電偶型KTC/Pt100樹脂傳感器

•分解器

•雙軸

解決方案

•在惡劣環境中操作

•潔凈室應用于潔凈室

ISO 5級（根據ISO 14644-1）

•帶旋轉的電機





型號：

VSS 19

VSS 20

VSS 25

VSS 26

VSS 32

VSS 33

VSS 42

VSS 43

VSS 52

VSS 56

VSS 57

VSS 80

VSS 100

VSS 126
