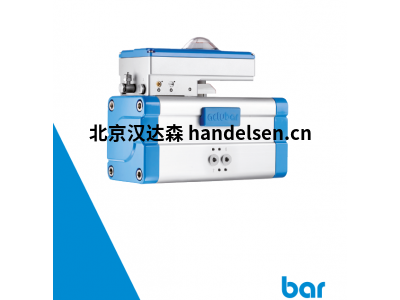

德國BAR-POSITOL氣動定位器

產品說明

王春風 QQ：2853369886   手機：13552869098 電話：010-64717020-112 傳真：010-84786709-666 郵件：sales22@handelsen.cn

用于氣動直角回轉致動器的電動氣動定位器因其易于操作和安裝以及廣泛的功能而與眾不同。自動初始化、終端位置指示和模擬位置指示是標準配置。通過開關，可以在電流模式或電壓模式之間進行選擇，并且可以激活3點位置。

與直角回轉致動器actubar相結合，不需要管道或壓力軟管。通過直接組裝，只需要電連接和供應氣動空氣，該氣動空氣將被直接壓入致動器腔室并到達致動器頂側。因此，組裝很容易，沒有潛在的泄漏。也可以按照VDI/VDE 3845進行組裝。

產品參數:

外殼材料：GD-AlSi 10Mg（鋁壓鑄件）

螺釘：A2-70（不銹鋼）

觀察玻璃：PMMA

光纖：TPE

電纜連接：PA

旋轉角度0°至180°

防護類型IP67

安裝位置任何方向

環境溫度-10°C至+50°C

環境濕度10–90%，非冷凝

模擬控制信號

有效方向：通過滑動開關可逆

信號類型：可選0–20 mA，2–10 V，反極性保護，

與樞轉角度成比例

預電阻器：10 V時>1 kΩ；<20mA時為500歐姆

死區±標稱樞轉角度的2%

位置信號信號類型：可選4–20 mA，0–10 V，標稱，有源，反相

極性保護，比例旋轉角

分辨率：<標稱樞轉角度的0.5%

極限反饋電壓：24 VDC

指示：起始端位置前標稱樞轉角度的3%

電源24 VDC（21至28 VDC），反極性保護

端子板夾持范圍可達0,75 mm²

電纜至PCS 7至13 mm，0.5 mm²

工作壓力3至8 bar

空氣接頭G 1/8“

空氣質量過濾空氣符合DIN ISO 8573-1:2010[7:–：4]，

壓力露點低于氣壓空氣溫度10°C

流速約280 l/min





?
