德國BAR 自動蝶閥-PZD型 緊配合和中央安裝的蝶閥

德國BAR  自動蝶閥-PZD型  緊配合和中央安裝的蝶閥



bar的產品分類：

氣動旋轉執行器

電動執行器

自動閥

終端位置反饋和定位器



在以下過程工程領域中，系統的計劃者，構建者和操作者在***的應用中使用bar的產品：

化學制藥

散裝廢物處理技術

石化食品技術

造船電廠技術

水和廢水處理技術，造紙和紙漿工業



GTD / GTE系列旋轉執行器

技術數據

標準版

描述

氣動旋轉執行器

雙活塞：

GTD類型-雙面操作

GTE類型-單邊動作（彈簧復位）



可選版本

具有兩個附加活塞的三位置氣缸

設計特點：具有自定心元件的齒條齒輪機構技術；單作用：帶安全彈簧

執行器/閥門設計：外殼中的4或8個內螺紋，符合DIN EN ISO 5211

執行器/控制閥設計：根據NAMUR或VDI / VDE3845標準

執行器/信號單元的設計：符合VDI / VDE 3845（NAMUR）標準



材料-

外殼：陽極氧化鋁

封面：環氧化鋁合金

GTD / GTE系列-049型：塑料蓋，環氧清漆

活塞，襯套，齒條：鋁合金，

GTD / GTE-049 + 058型：塑料

軸：鍍鎳鋼密封件：NBR

軸承：具有滑動性能的塑料

活塞桿/齒輪：鋁合金螺絲：不銹鋼

產品型號及特點：



型號：GTD-143/090-V27-H

執行器雙作用旋轉角度90°，V27mm 8-kt，法蘭鉆孔樣式F10 + F12 控制壓力10 bar ATEX II 2GDc T5 T100°C接口，符合EN ISO 5211和VDI / VDE 3845（NAMUR）



型號：GTD-185/090-V36-H

執行器雙作用旋轉角度90°，V36mm 8-kt，法蘭鉆孔樣式F14控制壓力8 bar

符合EN ISO 5211和VDI / VDE 3845（NAMUR）的ATEX II2GDc T5 T100°C接口



型號：GTD-115/090-V22-H

執行器雙作用旋轉角度90°，V22mm 8-kt，法蘭鉆孔樣式F07 + F10 max。 控制壓力10bar

符合DIN EN ISO 5211和VDI / VDE 3845（NAMUR）的ATEX II 2GDc T5 T100°C接口



型號：GTD-163/090-V27-H

執行器雙作用旋轉角度90°，V27mm 8-kt，法蘭鉆孔樣式F10 + F12 控制壓力8 bar

溫度范圍-50°C- + 70°C，ATEX II 2G Ex h IIC T6..T3 Gb-II 2 D Ex h IIIC T180°C Db

符合EN ISO 5211和VDI / VDE 3845（NAMUR）的接口



型號：GTD-110.1/090-V22-E

執行器雙作用旋轉角度90°，V22mm 8-kt，法蘭鉆孔樣式F07 + F10值 控制壓力8 bar

ATEX II 2GDc T5 T100°C接口符合EN ISO 5211和VDI / VDE 3845（NAMUR）



型號：GTD-185/090-V36-H

執行器雙作用旋轉角度90°，V36 mm 8-kt法蘭鉆孔樣式F14max。 控制壓力8 bar ATEX II 2GDc T5 T100°C符合EN ISO 5211和VDI / VDE 3845（NAMUR）的接口



2/2向自動閥PKI型



產品說明

截止閥由三片式不銹鋼制成，帶有浮動***球。閥門是氣動操作和抽氣的（雙作用和單作用）

具有使用壽命長和運行可靠性高的特點。



產品型號及特點：

型號：PKI- 1 / 0- I- 025- C- AS 008-07

1、0連接尺寸（英寸）

I =內螺紋

A =對接焊端

公稱寬度

C =閉合彈簧力

A =彈簧力打開

***一行ATEX標記和生產日期

型號：產品編號：30010131



PKI-2/0-I-050-A-AS018-08

2/2向不銹鋼球閥，三部分帶內螺紋Rp 2/0”

外殼：1.4408球：1.4401

球密封：PTFE

軸封：PTFE + FKM

氣動單作用執行器

開啟彈簧力

控制壓力：4.0-8.0 bar



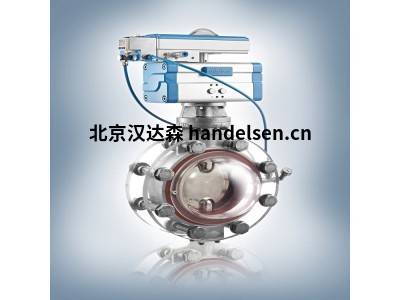

自動蝶閥-PZD型

一件式，防噴出，流線型，緊配合和中央安裝的蝶閥。 自動蝶閥變?yōu)闅鈩与p作用或單作用）已啟動。

產品特點

符合性指令97/23 / CE PED

符合性指令94/9 / CE ATEX

根據密封性EN12266-1進行測試

根據***EN12266-2進行測試

也可以使用PZD型自動蝶閥替代上述氣動部分回轉執行器型執行器GTD / E型氣動部分回轉執行器或STV型電動執行器。



氣動雙活塞旋轉驅動器

GD系列=雙作用

GS系列=單作用（帶彈簧復位）

設計特點：齒條和小齒輪原理具有自動定心殼體中的活塞導向；

單作用：帶安全彈簧

標準連接點驅動信號裝置：根據VDI / VDE 3845（NAMUR）

驅動器/控制閥的連接點：根據NAMUR或VDI / VDE 3845

執行機構/閥門的連接點：四個或驅動器外殼中的八個內螺紋符合EN ISO 5211



產品型號及特點：

型號：63000011/63120013 bar商品編號

GD-160 / 090-F10 / F12-V27-F

12個彈簧單作用執行器的安全彈簧數量

Md = 133 Nm /每1 bar的控制壓力下的bar扭矩

Pmax = 8 bar燙發。。 控制氣壓。回轉執行器

型號：產品編號：31001267



FZR-050-BCA-016-K1 F-F05/ F07，V14

中間法蘭蓋m。 自由軸技術數據：連接：DN50 PN10 / 16 + ANSI150外殼：GGG40盤片：1.4408密封件：EPDM



型號：產品編號：60001366



AD-004/090-V14-H執行器雙作用旋轉角度90°，V14mm 8-kt，法蘭鉆孔型式F03 + F05氣動接口G1 / 8值 控制壓力8.0 bar溫度范圍：-20°C至+ 80°C ATEX II 2 G Ex h IIC T6..T3 Gb-II 2 D Ex h IIIC T180°C Db接口符合EN ISO 5211和VDI / VDE 3845（NAMUR）



型號：PN2-SS-0-4帶有氣門正桿接口的氣動部分回轉執行器的正桿2定位器（直接裝配）功能：雙重作用，發生電壓或信號故障時的安全位置技術

數據：閥流量：400 l / min 4線連接技術工作電壓 ：24V / DC模擬輸入信號：4-20mA或0-10V集成輸出信號功能：-模擬4-20mA或0-10V-二進制打開/關閉
