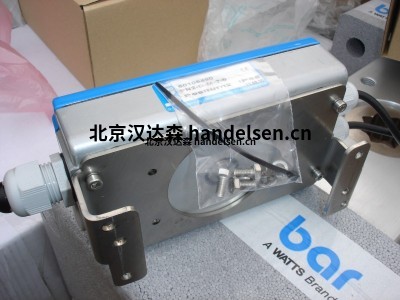

bar執行器GTD系列GTD-163

楊文輝 QQ：2850590598   手機：18301216381 電話：010-64717020-118 傳真：010-84786709-666 郵件：sales11@handelsen.cn

型號：GTD-163/090-V27-H

 執行器雙作用旋轉角度90°，V27mm 8-kt，法蘭鉆孔樣式F10 + F12控制壓力8 bar

溫度范圍-50°C- + 70°C，ATEX II 2G Ex h IIC T6..T3 Gb-II 2 D Ex h IIIC T180°C Db

符合EN ISO 5211和VDI / VDE 3845（NAMUR）的接口

GTD / GTE系列旋轉執行器

技術數據

標準版

描述

氣動旋轉執行器

雙活塞：

GTD類型-雙面操作

GTE類型-單邊動作（彈簧復位）

可選版本

具有兩個附加活塞的三位置氣缸

設計特點：具有自定心元件的齒條齒輪機構技術；單作用：帶安全彈簧

執行器/閥門設計：外殼中的4或8個內螺紋，符合DIN EN ISO 5211

執行器/控制閥設計：根據NAMUR或VDI / VDE3845標準

執行器/信號單元的設計：符合VDI / VDE 3845（NAMUR）標準

材料-

-

外殼：陽極氧化鋁

封面：環氧化鋁合金

GTD / GTE系列-049型：塑料蓋，環氧清漆

活塞，襯套，齒條：鋁合金，

GTD / GTE-049 + 058型：塑料

軸：鍍鎳鋼密封件：NBR

軸承：具有滑動性能的塑料

活塞桿/齒輪：鋁合金螺絲：不銹鋼


Bar SC-D2-NBN4-12GM40-E2

Bar GTE-127/090-07-V22-F

Bar NM-321-H-24V/DC + 48V/AC G 1/4" IP65

Bar NM-532-H-24V/DC

Bar PN2-S-S-0-4

Bar GTD-076/090-V17-F

Bar GTE-098/090-12-V17-E-BE

bar執行器GTD系列GTD-163/090-V27-H
