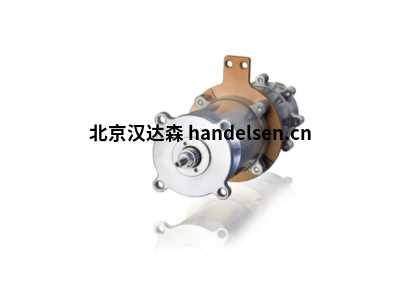

Phytron ZSS步進電機應用領域廣泛





高精度步進電機。優化的幾何形狀和磁化強度，以實現平穩運行

Phytron ZSS步進電機（19-56 mm）具有高精度和平穩運行的特點。ZSS電機具有多達102.400個可接近位置（200步電機，以1/512步分辨率和編碼器在微步模式下驅動），可為您的應用提供高精度定位功能。基于其幾何形狀，ZSS系列具有平穩的低共振運行性能。得益于低噪聲產生，典型的平穩運行以及由此產生的最佳結果，尤其是在光學高精度應用中。



•帶齒輪

-GPL低齒隙行星齒輪

-PLG行星齒輪

-HD諧波驅動齒輪

-GSR蝸輪

•帶電機制動器

-24 VDC電源用永磁制動器

電壓

•帶編碼器

-標準分辨率500行

-三通道光增量編碼器



2相混合式步進電機

•200步（步距角1.8）°)

•連接選項：

-4引線并聯

-四引線串聯

-5、6或8線連接

•保持扭矩從3.8到700 mNm

•ZSS防護等級IP 40

自由線端

•燙發。環境溫度–30至

+80 °C（無霜）

•功率級的最大工作電壓

（中間電路電壓：70 VDC）

•絕緣等級F符合VDE 0530

•試驗電壓

ZSS 19至52:700 V（1分鐘）

ZSS 56至57:1500 V（1分鐘）

•可選：

-第二軸（IP 40）
