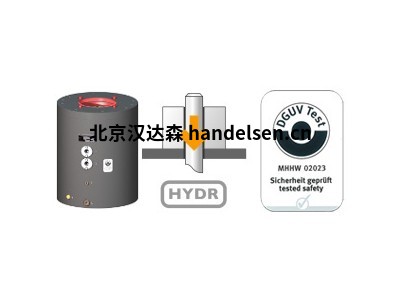

技術數據表TI-A11安全捕集器KR系列（具有DGUV認證）
壓縮載荷方向（至安裝表面）
祁佳強
QQ：2850590582
手機：17744536447
電話：010-64714988-216
傳真：010-64714988-668
郵件：tk7@handelsen.cn |
 |
 |
有關一般信息，特別是有關用途、功能、選擇正確類型、附件和控制的信息，請參見“技術信息TI-A10”，并請遵守“操作手冊BA-A11.1
漢達森 祁佳強
（a） M是待固定質量施加在安全捕集器上的容許載荷。干燥或液壓油潤濕桿的保持（制動）力至少為x M，但不得超過3.5M
交付時的正確深度。接近開關只需插入止動器，然后夾緊。接近開關不包括在標準交付范圍內，但可作為附件提供。
（b） 保持夾緊釋放所需的壓力為40巴（如果安裝了彈簧座，則在不提升的情況下重新釋放所需壓力為60巴）。允許的操作壓力為250巴。
KR 40：接近開關支架按相反順序定位（H1＞H2）。
（c） 在交付時，壓力端口LL由螺塞堵塞。它可以用作壓力端口L的替代物，并用于填充或排放壓力室。我們建議在自由壓力端口安裝自動放氣閥（見技術-地層T1-210）。
（a）端口T補償切換期間的內部音量變化。在交付時，端口用空氣過濾器堵塞，在干燥和清潔的工廠環境中，空氣過濾器可提供足夠的防塵等保護。如果可能吸入水分或腐蝕性介質，則用無壓管線更換過濾器，以形成清潔的大氣（例如，清潔、干燥和無壓容器）。
（g） 外殼零件表面涂有黑色底漆，安裝側涂有防腐蠟。
（d） 液壓操作容積
（）為標準感應式接近開關提供了接近開關支架：M12 1，標稱開關距離2 mm，可嵌入式安裝，無（常開：KR 25和KR 28:M8 1除外，標稱開關間距為1.5 mm）。T3表示接近開關浸入裝置的深度，從支架頂部測量。為了便于安裝，prox-imity開關支架有一個深度擋塊，并預設為
技術數據表Tl-A11安全捕集器K系列，具有DGUV認證）
壓縮載荷方向（至安裝表面）
有關一般信息，特別是有關用途、功能、選擇正確類型、附件和控制的信息，請參見“技術信息TI-A10”，并請遵守“操作手冊BA-A11.2
（a） M是待固定質量施加在安全捕集器上的容許載荷。干桿或液壓油潤濕桿的保持（制動）力至少為x M，但不得超過3.5M
包括在標準交付范圍內，但可作為附件提供。
（b） 保持夾緊釋放所需的壓力為40巴（如果安裝了彈簧座，則在不提升的情況下重新釋放所需壓力為60巴）。允許操作壓力為250巴。
（a）端口T補償切換期間的內部音量變化。在交付時，端口用空氣過濾器堵塞，在干燥和清潔的工廠環境中，空氣過濾器可提供足夠的防塵等保護。如果可能吸入水分或腐蝕性介質，則用無壓管線更換過濾器，以形成清潔的大氣（例如，清潔、干燥和無壓容器）。
（c） 在交付時，壓力端口LL由螺塞堵塞。它可用作壓力端口L的替代物，并可用于填充或放氣壓力室。
)對于放氣，集成了自動放氣裝置。由于大量出血。少量油-空氣混合物將從端口E逸出。因此，需要一條通向油箱的無壓力軟管（有關更多信息，請參閱技術信息T-Z10）。
（a）液壓操作體積
（e） 為標準感應接近開關提供了接近開關支架：M12 1，標稱開關距離2 mm可安裝，無（正常打開）。尺寸T2表示從支架頂部測量接近開關浸入裝置的深度。接近開關不是：
（h） 外殼零件表面涂有黑色底漆，安裝側涂有防腐蠟。
