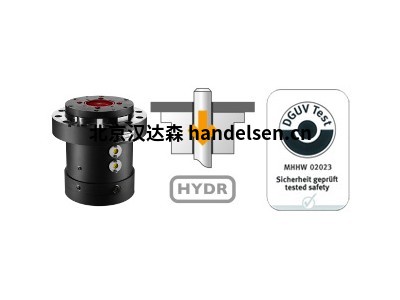

SITEMA安全捕集器KR/T和K/TA液壓/拉伸載荷

SITEMA安全捕集器KR/T和K/TA

液壓/拉伸載荷

技術數據表Tl-A13 KR/T系列安全捕集器（經DGUV批準）

負載方向拉伸（至安裝表面）

“技術信息T-A10”中提供了一般信息，特別是關于用途、功能、選擇正確類型、附件和控制的信息

數據表T-A30中列出了附件所需的SITEMA法蘭。手冊BA-A11中給出了進一步的重要實用建議
漢達森 祁佳強

M是待固定質量施加在安全捕集器上的容許載荷。干桿或液壓油潤濕桿的保持（制動）力不小于2 x M，但不超過3.5 x M。

為了便于維修，接近開關支架有一個深度擋塊。如果您為安全捕集器訂購了合適的SITEMA法蘭，將安裝接近開關支架，并將其預調整至正確的深度。開關只需插入止動器，然后夾緊。

保持夾緊釋放所需的壓力為40巴。如果安裝了彈簧座，則在不提升的情況下釋放所需的壓力為60 bar，見技術數據表T1-A21。允許的工作壓力為250 bar。

供應時，壓力端口LL由螺塞堵塞。它也可用于壓力端口。陸地用于排氣。我們建議在端口LL（或L）安裝一個自動排氣器，如Technica/信息T-Z10中所示

安全捕集器交付時不帶法蘭，由于需要事先安裝法蘭，因此不會安裝和預調整支架。安裝法蘭后，必須安裝支架并將其重新調整到正確的深度。

接近開關包括在標準交付范圍內，但可作為附件提供。

液壓操作容積

接近開關支架用于標準感應接近開關（M12 1，標稱開關距離為2 mm，嵌入式安裝，無（常開），但KR/T 25:M8 x 1，標稱切換距離為1.5 mm除外）。

切換過程中的內部體積變化在端口T處得到補償。它與空氣過濾器相連，在干燥和清潔的工廠環境中，空氣過濾器可提供足夠的防塵保護。

然而，如果存在水分或腐蝕性介質，則必須安裝無壓軟管而不是過濾器，以將安全捕集器與清潔大氣（例如，清潔無壓容器）連接。

該尺寸表示從支架頂部測量的接近開關浸入安全捕捉器的深度。

外殼零件表面涂有黑色底漆，正面

側面用corosion保護蠟處理。

M是待固定質量施加在安全捕集器上的容許載荷。干桿或液壓油潤濕桿的保持（制動）力不小于2 x M，但不超過.5x M。

對于放氣，集成了自動放氣裝置。由于永久性放氣，少量油氣混合物從端口E逸出。因此，需要一條通向油箱的無壓軟管（有關更多信息，請參閱“技術信息T1-210”）。

保持夾緊釋放所需的壓力為40巴。允許的工作壓力為250巴。

供應時，壓力端口LL由螺塞堵塞。它可以替代壓力端口L使用，并用于放氣。

在端口T處，可以在早期檢測到柱塞活塞密封件磨損或損壞導致的泄漏。

，該裝置可以帶有傳感器。該傳感器指示早期由于wom或密封損壞而開始泄漏。

液壓操作容積

接近開關支架用于標準感應接近開關（M12，標稱開關距離2 mm，嵌入式安裝，無（常開））。尺寸T1表示從支架頂部測量接近開關浸入安全捕集器的深度。接近開關不包括在標準交付范圍內，但可作為附件提供。

更換柱塞活塞時需要放油孔。

準備具有這些尺寸的螺紋，以便將安全捕集器擰到機器上。

外殼零件表面涂有黑色底漆，安裝側涂有防腐蠟。
