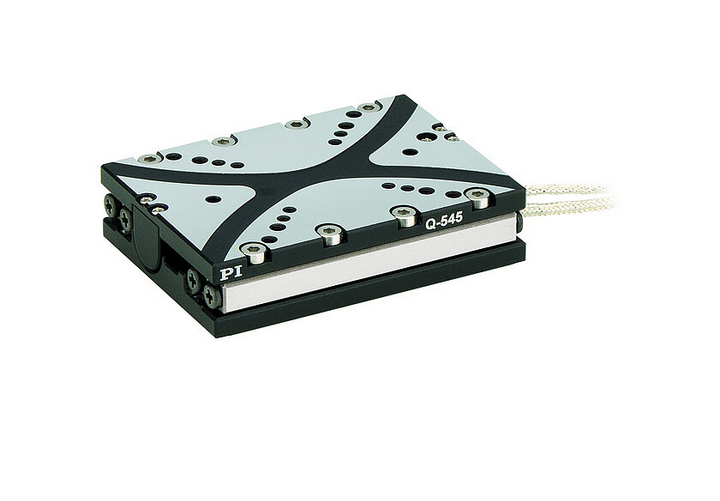

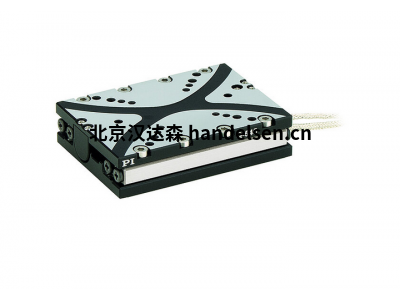

德國PI Q-545 精密線性平臺

德國PI  Q-545 精密線性平臺

王春風 QQ：2853369886   手機：13552869098 電話：010-64717020-112 傳真：010-84786709-666 郵件：sales22@handelsen.cn

產品簡介：
壓電陶瓷慣性驅動器為空間節約型且價格實惠的基于壓電陶瓷的驅動器，其保持力相對較大，行程幾乎是無限的。慣性驅動原理是基于由特殊驅動器電控提供的修正鋸齒波電壓控制的單個壓電促動器。促動器緩慢膨脹，移動轉子。由于其慣性，轉子無法跟上促動器隨后的快速收縮，停留在其位置上。工作頻率高達20千赫茲時，驅動直接作用在動輪上，實現最大為6毫米/秒的速度。



產品優勢：
?寬度僅為45 毫米
?驅動力7 牛
?帶納米級位置分辨率的增量傳感器
?不帶接裝板的XY組合可供選擇



產品參數：
主動軸 X
行程 13 毫米
最大速度閉環  8 毫米/秒
最小位移 6  納米
俯仰角 250 微弧度
偏轉角 100 微弧度
線性度 2
驅動力  7 牛
自鎖 8 牛
傳感器分辨率 1 納米
雙向重復精度  200 納米

——————————————————————————————————————————————————

德國PI  Q-545 精密線性平臺
