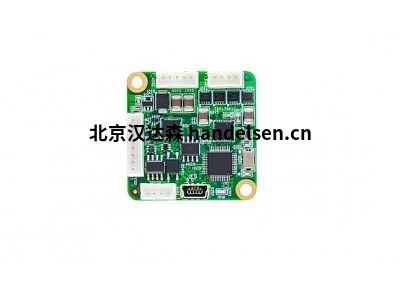

TRINAMIC嵌入式模塊TMCM-1141

 TMCM-1141是一個單軸步進電機控制器/驅動器模塊，用于無傳感器負載依賴電流控制。該器件采用Trinamic StallGuard2、CoolStep和SpreadCycle斬波技術供電，并具有一個梯形斜坡發(fā)生器。TMCM-1141設計用于高達1.1A RMS(低電流范圍，可編程)或2.0A RMS(高電流范圍，自硬件版本1.3起可編程新的附加范圍)的線圈電流。它的設計工作電壓為9...28V。該器件提供RS485、USB、S/D接口。集成協議處理器提供高級TMCL通信。

所有你需要開始是一個電源和Trinamic的免費和易于使用的TMCL IDE。這種圖形用戶界面允許快速設置，支持在直接模式下使用命令，監(jiān)控圖形中可視化的實時行為，并記錄和存儲數據。



更多關于TMCL IDE的信息



特殊特點

MicroPlyerStallGuard2CoolStepSpreadCycle

狀態(tài) 活躍的

軸線 1

電機電源 9…28V

相電流，有效值 2.0A

微步 1…256

RS485

步驟/方向

通用串行總線

TMCL

梯形的

MicroPlyer

StallGuard2

CoolStep

SpreadCycle

寬度 37毫米

長度 37毫米

高度 12毫米
