OPHIR光束分析器

OPHIR光束分析器

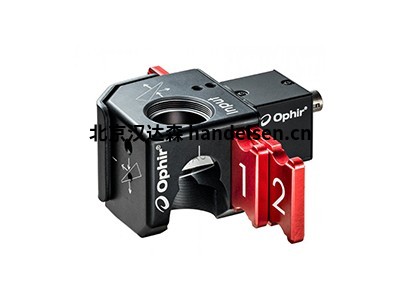

名稱。OPHIR光束分析器

型號。SP1201

品牌: OPHIR

產地：以色列



Ophir Optronics公司成立于1976年，是精密紅外光學、光子學儀器和三維非接觸式測量設備的全球領導者。該公司開發、制造和銷售基于最先進技術的高質量產品，并以其質量和可靠性而聞名。Ophir集團在以色列和羅馬尼亞設有工廠，為國防、國土安全和商業市場（包括汽車安全市場）設計和制造全系列的高性能光學機器鏡頭組件和部件。Ophir的設施允許快速和具有成本效益的大批量生產，所有制造都在內部完成。該公司采用創新的設計和工程，從而減少了元件數量，提高了效率，減輕了透鏡重量。 ophir公司的光子學集團是世界上最大和領先的激光儀器供應商，包括激光功率計和能量計以及激光束剖面儀。該集團完全專注于激光測量，以模塊化和定制化的解決方案服務于全球工業、醫療和研究市場。



1、在以色列推出OPHIR光束分析儀產品

BeamWatch Integrated是一個完全自動化的激光測量系統，旨在整合工業生產線上的關鍵激光束參數測量?；贐eamWatch專利的非接觸式剖析原理，BeamWatch Integrated實時提供所有關鍵激光束參數的同步非接觸式測量，同時其內置的功率計提供絕對功率讀數。所有關鍵的激光束參數都是針對功率高達9999W的聚焦光束進行測量的（根據要求最高可達30KW）。BeamWatch Integrated具有百葉窗式的堅固設計，是一個緊湊而獨立的系統，可以適應不同類型的焊接頭。



2、以色列OPHIR光束分析器的產品說明

多種接口使系統可以集成到生產網絡和自動化生產線中，便于直接傳輸測量數據。測量時間短，可以在裝料/卸料階段自動檢查激光束，每個生產單元最多一次。此外，所有的參數都可以用標準接口讀取，作為過程監控的一部分，可以根據需要對每個單獨的部件進行統一記錄?；诖罅康臏y量數據，準確的趨勢圖可以為預測性維護提供有用的見解?？梢詾闇y量參數設置公差和限值，以便在需要時觸發糾正措施。BeamWatch Integrated運行時幾乎不需要維護，因?yàn)榉墙佑|測量不會對儀器造成任何磨損。



3、以色列OPHIR光束分析儀產品原理

在266-1100nm波長范圍內，測量激光束的焦點和功率分布以及焦斑大小。平均功率可以從<1到400W，焦斑可以小到44μm。FSA還可以用來測量焦斑在其關鍵的啟動階段是如何隨功率而移動的。FSA是相機、分光器、中性密度濾光片和BeamGage軟件的組合。FSA能夠分析圖像焦斑尺寸小至44μm、激光功率高達400W¹的焦點激光束（需要額外的外部ND濾光片），并且可以測量焦距短至73mm²的系統（組件內的確切路徑長度距離將由NIST/國家實驗室進行校準，包括一份校準證書+/-50μm）。



OPHIR分析儀，OPHIR光束分析儀，以色列OPHIR，以色列光束分析儀



4、以色列OPHIR光束分析儀產品應用

獲得專利的BeamWatch非接觸分析系統通過測量瑞利散射，準確捕捉和分析980nm-1080nm的工業多千瓦激光波長。它采用完整的穿透式測量技術，沒有任何移動部件，其輕巧、緊湊的設計使其成為全面分析工業多千瓦激光器的理想選擇。對于標準的平坦孔徑不允許輸送頭靠近測量中心線的應用，SP1201相機可以準確地捕捉和分析900nm-1700nm的波長。它有一個QVGA傳感器，設計緊湊，以太網供電，穩定的無風扇傳感器冷卻，以及自動NUC文件校正。這種基于InGaAs相機的光束分析系統非常適合于人眼安全的軍事、電信和醫療激光應用。



5、以色列OPHIR光束分析器產品優勢

①光束傾斜角度

絕對功率

全自動化操作

好/壞信號的趨勢分析 ④詳細的時間報告

具有時間戳的詳細報告 ⑤適用于不同類型的測量

適用于不同類型的焊頭，不需要改變測量系統

除GigE外的工業接口選項：PROFINET、EtherNe
