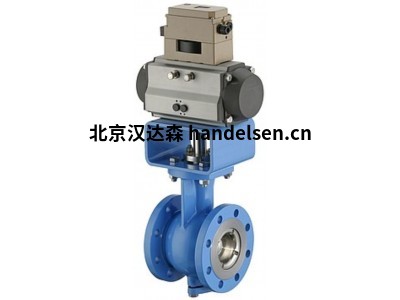

德國原廠薩姆森SAMSON氣動控制閥3321

德國薩姆森SAMSON3321 - 氣動 - DIN氣動控制閥

VALVE STYLE截止閥

用法開/關服務低壓服務節流服務

版本DIN

中溫-10 至 300 °C / 14 至 572 °F

供應氣動

閥門尺寸DN 15 至 DN 100

壓力等級PN 16 至 PN 40

無 襯里

特殊功能

由截止閥和執行器組成

適用于液體、氣體和蒸汽

配件

2 N 型過濾器

2 型 NI 過濾器

選項

用于降噪的分流器

絕緣部分

德國薩姆森SAMSON3321-IP 型

2：德國薩姆森SAMSON3321-PP 型

3：德國薩姆森SAMSON3321-IP 型，最大 DN 50，帶 3725 型定位器

4：德國薩姆森SAMSON3321-IP 型，DN 65 及更大，帶

德國薩姆森SAMSON3725 型定位器

5：德國薩姆森SAMSON3321-E1型

6：德國薩姆森SAMSON3321-E3型

7：閥門尺寸 DN 15 至 50 的 德國薩姆森SAMSON3321 型截止閥

8：閥門尺寸 DN 65 至 100 的 德國薩姆森SAMSON3321 型截止閥

9：閥門尺寸 DN 15 至 50 的 德國薩姆森SAMSON3321-IP 型截止閥

德國薩姆森SAMSON3321-E3 型電動截止閥 · 帶 3374 型電動執行器，用于 230 V/50 Hz，

230 V/60 Hz、24 V/50 Hz 或 24 V/60 Hz，可選帶故障安全動作（根據 DIN EN 14597 測試，執行器推桿伸出）、限位觸點、電阻變送器、定位器更多版本

– 帶電動執行器的防爆型 · Onrequest

– 符合 ANSI 標準的 3321 型 · 參見數據表 T 8112

– 絕緣部分

– 用于降噪的分流器 ST 1 工作原理過程介質以箭頭指示的方向流過閥門，即流向打開方向。閥芯位置決定閥座和閥芯之間的橫截面積。閥桿通過閥桿連接器與執行機構閥桿連接，并用自調節填料密封。

故障安全位置

控制閥有兩個不同的故障安全位置，當供氣故障時生效：

– 執行機構桿伸出（故障關閉）：當供氣故障時閥門關閉。

– 執行器桿縮回（故障打開）：當供氣故障時閥門打開。
