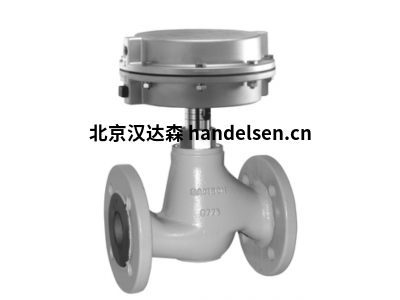

德國原廠薩姆森SAMSON電動調節閥3222/5857

SAMSON電動調節閥工作原理

介質按箭頭所示方向流經單座截止閥。塞子的位置決定了塞子 (1) 和閥座 (5) 之間釋放區域的流量。當執行機構桿縮回時，閥門由閥門彈簧打開。溫度高于 150 °C 的水和蒸汽需要特殊版本。通過改變施加到致動器的控制信號來移動塞子。

閥門和執行器具有強制鎖定連接。

中間絕緣件可用于絕緣管。

故障安全動作

對于安裝在具有故障安全動作的執行器上的截止閥，

控制閥有兩個不同的位置，在電源故障時生效：

執行器桿伸出

– 截止閥在電源故障時關閉

執行器桿縮回

– 截止閥在電源故障時打開

電動執行器

電動執行器可以通過三步信號或定位器控制，信號從 0/4 到 20 mA 或 0/2 到 10 V?？梢赃x擇安裝各種電氣附件。

5825 型執行器能夠執行故障安全操作。

有關電動執行器的更多詳細信息，請參閱數據表：

u T 5857：5857型電動執行器

u T 5824：5824 和 5825 型電動執行器帶過程控制器的電動執行器帶過程控制器的電動執行器是電動執行器和數字過程控制器的組合。帶有過程控制器的 TROVIS 5757-3、TROVIS 5724-3 和 TROVIS 5725-3 電動執行器適用于生活熱水應用。 TROVIS 5757-7 適用于加熱和冷卻應用。 TROVIS 5724-8 和 TROVIS 5725-8 有兩個 PID 控制模塊，可用于加熱和冷卻應用。

TROVIS 5725-3 和 TROVIS 5725-8 執行器能夠執行故障安全操作有關帶過程控制器的電動執行器的更多詳細信息，請參閱數據表：

u T 5757：TROVIS 5757-3 電動執行器，帶 ProcessController，用于家用熱水加熱

u T 5757-7：TROVIS 5757-7 電動執行器，帶 ProcessController，用于加熱和冷卻應用

u T 5724：TROVIS 5724-3 和 TROVIS 5725-3 ElectricActuators，帶過程控制器，用于生活熱水加熱

u T 5724-8：TROVIS 5724-8 和 TROVIS 5725-8 電動執行器，帶有用于加熱和冷卻的過程控制器

應用

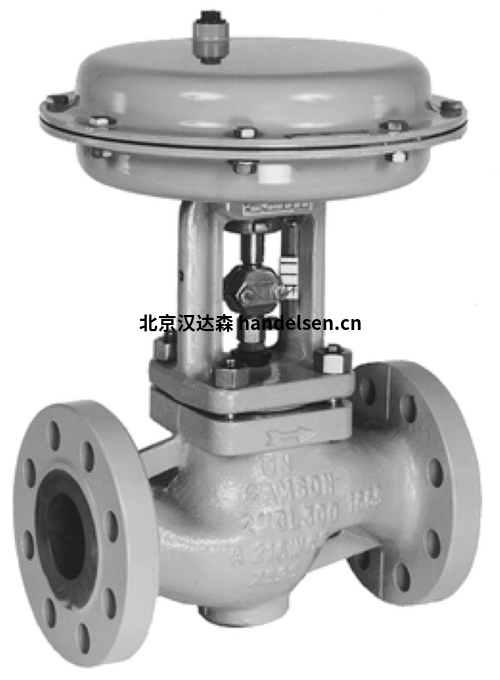

氣動執行器

2780-1 型氣動執行器使用 0.4 到 1 bar 的控制信號，2780-2 型使用 0.4 到 2 bar 的控制信號，該信號應用于信號壓力連接。氣動執行器需要比最大工作臺范圍至少高 0.2 bar 的供應壓力。執行器可用于故障安全動作“執行器桿伸出 (FA)”或“執行器桿縮回 (FE)”。

2780-2 型氣動執行器適用于一體式定位器附件。

有關氣動執行器 u T 5840 的更多詳細信息，請參閱數據表：2780-1 和 2780-2 型氣動執行器控制閥的安裝

• 適用于水、油和其他液體的版本：閥門可以安裝在任何需要的位置，但是執行器不得向下懸掛。

• 150 °C 以上的水和蒸汽版本：安裝閥門時必須使閥門處于直立位置。

如果要對控制閥進行絕緣，則執行器和連接螺母也不得絕緣。確保

溫度不超過允許的最高環境溫度。如有必要，必須使用中間絕緣件。不要將其絕緣超過 25 毫米。

訂購文本

控制閥類型：

q 3222/5857、q 3222/5824-…、q 3222/5825-…、

q 3222/5757-3、q 3222/5757-7、q 3222/5724-3…、

q 3222/5724-8…

q 3222/5725-3…、q 3222/5725-8…、q 3222/2780-1、

q 3222/2780-2

• 端接：

q 外螺紋連接和焊接端 DN …,

q 外螺紋連接和螺紋端 DN …,

q 外螺紋連接和法蘭 DN …,

q 法蘭體 DN …,

q 內螺紋 G …

• Kvs 系數：……

• 最大限度。溫度： …

• 版本：

q 用于水、油和其他液體

q 對于 150 °C 以上的水和蒸汽

• 中間絕緣件 (1990-1712) q 是，q 否

電動執行器的更多規格

• 控制： q 三步信號， q 定位器

• 電源電壓： …

• 電動附加設備：……

氣動執行器的更多規格

• 執行器類型：q 2780-1、q 2780-2

• 2780-1 型的信號壓力連接：

q G 1/8, q 1/8 NPT

• 故障安全動作： q 閥桿伸出 (FA)、 q 閥桿縮回 (FE)
