德國Ansaldo(Nidec )重型編碼器AV8509用于大型發電廠

Ansaldo(Nidec )  Avtron AV850 SMARTach™III編碼器

重型軋機

在幾分鐘內安裝！

高達5000 PPR

可移動傳感器

寬間隙技術，無需氣隙調節

安全地安裝到電機上

輸出完全短路保護

自診斷LED和警報輸出

密封電子

-40°C至+ 100°C操作

Ansaldo非常適合齒輪電動機和制動器應用

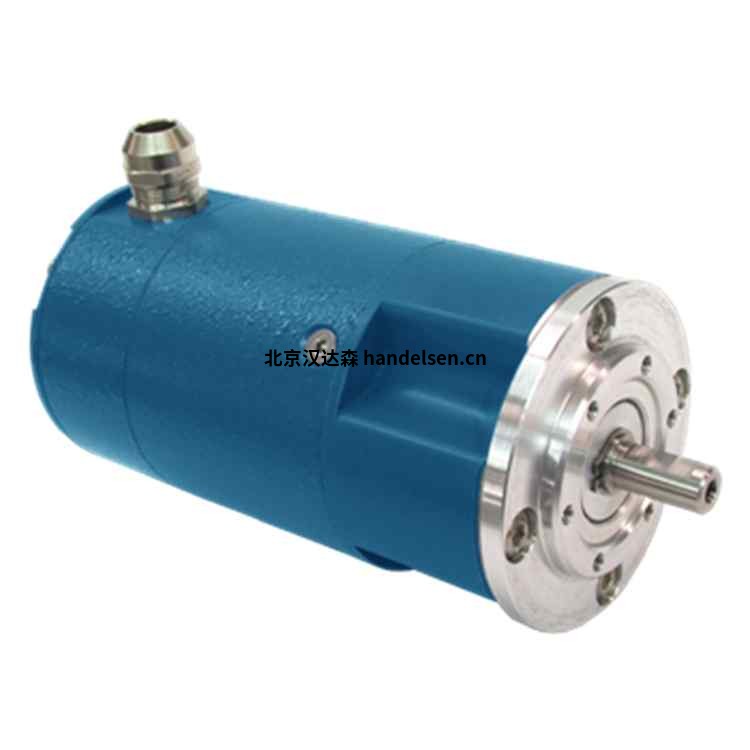

SMARTach™III磁性，模塊化編碼器，8.5英寸C面安裝



Ansaldo AV850 SMARTach III重負荷型模塊化電磁編碼器適用于標準8.5英寸FC-Face電動機。其他型號（115mm至12.5英寸）也可適用于其他電動機尺寸和危險型號：XR850 和XPH8本質安全型和SV850功能安全編碼器也可以。



簡而言之，Ansaldo AV850旨在消除編碼器故障。



所有Ansaldo AV850電子設備均已完全封裝。沒有活動的易損部件。AV850傳感器距轉子的距離是競爭對手的4倍；不再需要傳感器/轉子磨削！



Ansaldo編碼器接線錯誤是很常見的，并且不應該浪費您的時間或金錢。AV850具有完整的輸出短路和反向電壓保護，以及浪涌保護。AV850 SMARTach III傳感器對輸出進行數字自調整，以消除由于編碼器信號不良而導致的驅動器跳閘。通用5-24V設計可驅動更長的電纜，并具有防止接線錯誤和浪涌的保護。





自適應電子設備：加電時，您知道安裝正確！綠色LED指示您AV5傳感器與轉子對齊并正在讀取信號。如果在任何時候AV5無法產生一致的信號，則LED變?yōu)榧t色，并且可選的遠程警報觸點將激活。但是，編碼器會不斷努力，以便您有時間安排服務。即使將導致過熱的接線錯誤和短路檢測到，也可以通過將LED更改為橙色來指示。

Ansaldo參數：

電流：100mA

輸出格式：帶有標記（A，/ A，B，/ B，Z，/ Z）的Quad B

頻率范圍：

     @ 5V，@ 1m電纜，250 kHz最大

     @ 24V，@300米電纜，＃8輸出，45千赫最大

最大電纜長度： 1000'

PPR：4 - 50000 ***

速度：6000 RPM最大值****

轉子定位：高達+/- 0.100"移動/

傳感器-轉子間隙未對準：0.045“，+ 0.015 / -0.040” [1.14mm + 0.38 / -1.0]

溫度：-40°至100°C（轉子峰值-40°至150°C）

電子產品：完全密封，IP67 **

震動：18G

震動：1米跌落測試

重量：9磅。[4kg]; 11磅 [5kg]雙

Ansaldo優勢：

SMARTach II傳感器在導致故障之前就發現問題

替代Northstar / LakeShore RIM8500™，NexGen 8500；Avtron M193B，M285; GE AN-DG模型

抵抗電機和制動器的干擾噪聲

反向電壓保護

將任何PPR與任何轉子混合并匹配

允許軸向移動最大+/- 0.100“ [+/- 2.54mm]

適用于所有GE CD風格的通用轉子和許多Reliance電機。

可選的超速開關

可選的軸接地
