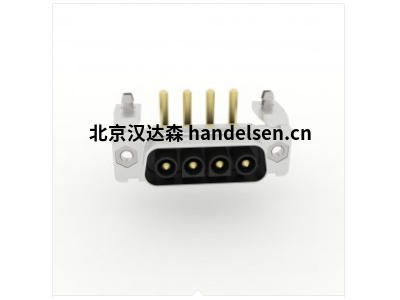

Provertha連接器D 26型號參數

26針；

總體長度39.2mm；

總插入力/牽引力≤84N；

溫度范圍-55至+125°C；

工作電壓60V；



PROVERTHA 的新型 M12-MINI 隔板電纜連接器，帶電纜接頭

緊湊型高性能解決方案，可限制控制柜和外殼的安裝深度



Provertha 采用壓接連接技術的新型 M12-Mini 隔板電纜連接器是業內最緊湊的 M12 解決方案，機柜或外殼墻后僅 24.5 mm 長（全長 41 mm），適用于控制柜或外殼中節省空間的隔板解決方案。同時，這些版本適用于鐵路技術以及工業和工廠自動化中特別高的要求，例如用于成型技術或沖壓技術的壓機。它們提供符合 DIN EN 61373 Cat 標準認證的沖擊和振動保護。2 類和 Cat 1 B 級，并具有 500h 防腐蝕保護，通過成功通過 EN 60512-11-6 的鹽霧測試證明。它們可用于帶 X 編碼的高速 10 Gbit 以太網接口和帶 D 編碼的以太網接口，以及用于帶 B 編碼的 Profibus 接口，以及帶有 A-5 編碼的 CAN/DeviceNet 接口（母頭或公頭版本）。



盡管如此，該連接器仍可提供 4 至 9 mm 的大電纜夾緊范圍。特殊的全金屬外殼可確保高EMC的有效屏蔽。同時，還有一個堅固的、完全屏蔽的應力消除裝置。新型M12-Mini確保緊湊，安全和可靠的數據/信號傳輸。控制柜門或外殼壁上的組件不可旋轉，并且通過外殼上的橫向扁平區域進行對齊編碼。緊固螺紋為M16x1.5，鎖定使用包含在供貨范圍內的計數器螺母進行。

Provertha型號

Provertha連接器D 15

Provertha連接器D 26

Provertha連接器D 62

Provertha連接器D 78

Provertha連接器26P

Provertha連接器44P

Provertha連接器62P

Provertha圓形連接器M12 B KV

Provertha圓形連接器M12 B5

Provertha插頭TMC D25

Provertha插頭TMC THR15

Provertha連接器1709OM25T001

Provertha連接器4709OM25T001

由于只有少數幾個單獨的零件，組裝起來很容易。單線（導線橫截面 AWG 18 – 28）使用車削壓接接合觸點進行連接。對于特殊應用，車削壓接觸點的額定電流高于標準規格 4 A（A-8 為 2 A），觸點電阻為 <5 mΩ。防護等級為IP67（螺絲鎖緊）。M12-Mini 可在 -40 °C 至 + 85 °C 的溫度范圍內使用，并可實現 250 多次配接。



Provertha M12 連接器的主要特點是可靠的 360° 屏蔽解決方案，如壓接法蘭/壓接套管電纜端接和緊湊的外部尺寸。M12 連接器有不同的編碼，如 M12 A 代碼、B 代碼、D 代碼和 X 代碼。圓形連接器可確保即使在極其惡劣的工業環境中（如鐵路或航空航天工程）也能可靠地傳輸信號。Provertha針對各自的應用進行了優化，提供各種解決方案，包括廣泛的附件，包括M12系統電纜組件。
