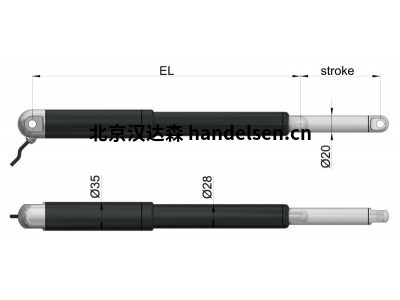

Bansbach執行器easyE 35

Bansbach執行器easyE 35

特征：

　　行程：50、100、150、200、250、300、350、400、500 和 750mm(其他可根據要求提供)

祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：tk5@handelsen.cn

　　材料：

　　電機和執行器管均為粉末涂層鋼或不銹鋼

　　活塞桿為鋁

　　制 前后支架均為PA、鋁或不銹鋼

　　防護等級：IP66(標準)，惡劣環境(符合 IP68 和 IP69 標準)

　　工作溫度

　?。?-20ºC 至 +70ºC

　　存儲： -40ºC 至 +70ºC

　　電纜： 1 米， 2X0.52 毫米² (AWG20)， 直徑 = 4.8 毫米， 黑色， Molex Mini-Fit Jr. 6 針

　　彎曲半徑：6x 電纜直徑

　　最大靜載荷/自鎖力：PA支架：2000N Alu/AISI：5400N，取決于推應用的行程長度

　　占空比：使用時最多 10% 或 2 分鐘，然后休息 18 分鐘

　　速度和力

　　24VDC(最大 28VDC) - 最大負載電流：1.8A

　　齒輪比CDEFGH

　　力(推拉力)[N]12040060090016002200

　　最大負載下的速度 [毫米/秒]3316127,543

　　行程長度>400mm的最大負載限制：1000N

　　12VDC(最大 14VDC)- 最大負載電流：3.6A

　　齒輪比CDEFGH

　　力(推拉力)[N] 40060090015002000

　　最大負載下的速度 [毫米/秒] 1697,53,52,5

　　行程長度>400mm的最大負載限制：1000N

　　推薦的安裝方法

　　不要將執行器夾在卡套管上

　　始終保持兩個支架以相同的方向安裝，并確保齊平安裝執行器

　　支架必須始終能夠在安裝過程中在軸上旋轉

　　請注意：

　　沒有過流保護的電源可能會在機械端停止或以其他方式過載時對執行器造成嚴重損壞

　　徑向力可能會對性能產生不利影響或?qū)е聢?zhí)行器損壞

　　保持活塞管清潔

　　較長的電纜長度可能會導致電壓下降，從而影響執行器的性能

　　對于醫療應用(IEC60601-1、ANSI/AAMI/ES60601-1、CAN/CSA-C22.2 No60601-1)：

　　工作溫度 +5ºC 至 +48ºC，相對濕度 20% - 70% 大氣壓

　　= 1atm。僅連接到醫學批準的電源，并按照源提供的指南。

　　"惡劣環境"執行器的灰塵和水密封可能會影響其性能

　　所有規格均適用于 25 ºC 環境溫度 – 低溫可能會影響性能

　　根據負載和應用的不同，由于內部碟形彈簧未完全壓縮，標稱行程長度和實際行程長度可能會有所不同

　　在使用S2-3控制器時，傳動裝置和沖程的組合可能會導致"末端極限FW"的使用受到限制
