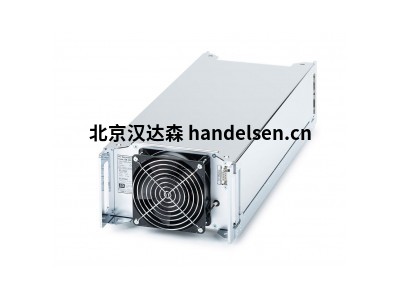

產品介紹
輸出：頻率，20 kHz 電壓，800 V 功率，15kW
高達 35 千瓦
該發生器既可以用作產生對稱交流電的中頻發生器，也可以用作不對稱方波脈沖的雙極脈沖發生器。通過特殊的功率商控制，可以精確平衡雙磁控管的目標壽命。也可以用不對稱的脈沖功率調節兩種不同的目標材料。
商控制器使用脈沖寬度調制 (PWM) 自動設置脈沖時間。這些設備以 20 kHz 的固定頻率工作。發電機具有自動滅弧功能。三級和暫停時間的參數會自動適應相應的過程。不需要用戶通常的編程！多臺發電機可以通過控制線路連接以實現同步。設備自動切換到外部同步。
特點
輸出功率 15 kW 和
35 kW，交流
并聯運行高達 280 kW
功率商數調節
自動電弧處理
自動同步
½ 19 英寸外殼中的緊湊型設計，3 U
水冷
技術數據
脈沖頻率 20 kHz，固定
工作模式 AC，雙極
消弧 自動參數化
滅弧時間<2 μs
電弧能量 <0.3 mJ/kW
狀態 LED 顯示
直流輸入
直流電纜 JZ-600-Y-CY 2 x 6 mm² 2 x 16 mm²
交流輸出電纜
JZ-600-Y-CY 24 x 1.5 mm²
最大電纜長度 5 m（脈沖發生器和陰極之間）
輸出電感 Max. 10 μH（電纜 + 陰極）
輔助電壓 24 V DC + / - 10%, 1.5 A
冷卻系統
水冷流量> 1.5 l / min，2至8 bar，<40°C
Festo KQ2 水連接 10 mm（選項：Walther CT-003）
風冷一體式風扇，最高環境溫度40°C
機械數據
尺寸（不含連接器） 寬度：218 毫米（½ 19 英寸），高度：130 毫米（3 U），長度 645 毫米
重量（不含包裝） 23 kg
兼容以下
電源：
GX 60 - GX 150
（所有版本除外
超過 800 V 或超過 38 A）。
HX 150 - HX 350
