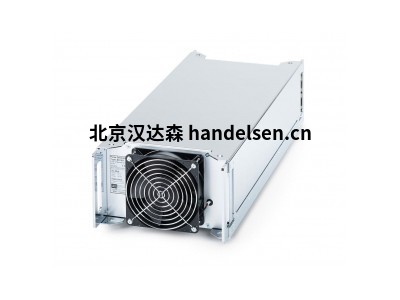

德國 ADL 單極脈沖發生器 SD 301

產品介紹

輸出：頻率，20 kHz  電壓，800 V  功率，30kW

高達 35 千瓦

與 ADL DC 電源連接時，脈沖發生器產生帶有反電壓脈沖（反向脈沖）的單極脈沖，以加快陰極放電。與 SD 150 和 SD 300 相比，與反電壓脈沖相結合的極快的全自動電弧抑制可將電弧能量降低約 50%。這些設備以 20 kHz 的固定頻率工作。使用外部信號發生器，頻率可以在 1 kHz 到 40 kHz 的范圍內變化。最多八臺發電機可以通過控制線路相互連接以實現自動同步。

SD 151、SD 301 和 SD 351 中的創新電子設備可補償運行時間的差異，因此即使在高壓輸出并聯的情況下也無需主振蕩器即可實現精確同步。



特點

反電壓脈沖

輸出功率 15 kW、30 kW、35 kW

并聯運行高達 280 kW

自動滅弧

風冷

½ 19" 外殼中的緊湊型設計，3 U

無電位輸出



常用型號

ADL SD 151

ADL SD 301

ADL SD 301/500

ADL SD 351



技術數據

帶反電壓脈沖的單極操作模式

消弧 自動參數化

滅弧時間<2 μs

3 µH 輸出電感時的電弧能量 <0.3 mJ / kW

狀態 LED 顯示
